나비 밸브

중심선 엉덩이 클램프 소프트 씰 버터 플라이 밸브, 이중 편심 플랜지 나비 밸브 소형 구조, 90 ° 로터리 스위치 쉽게 쉽게, 안정적인 봉인, 긴 서비스 수명은 워터 밀, 발전소, 제지, 제지, 화학 산업, 케이터 및 기타 물 공급 시스템에 널리 사용됩니다.

버터 플라이 밸브 (나비 밸브)라고하는 나비 밸브는 디스크의 닫기 부재 (밸브 플랩 또는 나비 플레이트)를 나타냅니다. 밸브 축을 중심으로 회전하여 일종의 밸브의 개구부를 달성하고 파이프 라인에서 주로 절단 및 스로틀링에 사용됩니다. 나비 밸브 개구부 및 닫는 멤버는 디스크 모양의 나비 플레이트로, 밸브 본체의 자체 축을 중심으로 회전하여 개방 및 닫기 또는 조절의 목적을 달성합니다. 버터 플라이 밸브가 최대 닫힌 곳에 개방 된 나비 밸브는 일반적으로 90 ° 미만이며, 나비 밸브와 나비 줄기 자체는 밸브 줄기 벌레 기어 리드 러에 설치 될 나비 플레이트의 위치에 자체 잠금 기능이 없습니다. 웜 기어 감소기를 사용하면 나비 플레이트를 자체 잠금 능력으로 만들 수있을뿐만 아니라 버터 플라이 플레이트가 모든 위치에서 멈출뿐만 아니라 밸브의 작동 성능을 향상시킬 수 있습니다.

산업 특수 나비 밸브의 특성은 고온을 견딜 수 있고, 적용 가능한 압력 범위도 높고, 밸브 공칭 직경은 크고, 밸브 본체는 탄소강으로 만들어졌으며, 밸브 플레이트의 밀봉 링은 고무 고리 대신 금속 링으로 만들어집니다. 대형 고온 나비 밸브는 용접 강판으로 만들어졌으며 주로 고온 중간 연도 가스 덕트 및 가스 파이프 라인에 사용됩니다.

고성능 나비 밸브의 3 가지 핵심 기술 설계

Storaen의 나비 밸브는 혁신적인 엔지니어링을 통해 산업 흐름 제어를 재정의, 정밀도 밀봉, 재료 탄력성 및 스마트 작동을 결합하여 다양한 응용 분야에서 비교할 수없는 성능을 제공합니다. 나비 밸브 유형 및 솔루션의 주요 제공 업체 인 우리의 설계는 누출, 마모 및 작동 효율의 중요한 과제를 해결합니다. 다음은 세 가지 핵심 기술이 우리의 나비 밸브를 차별화하는 방법입니다.

1. 제로 누출 성능을위한 편심 밀봉 시스템

고성능 나비 밸브의 심장은 고급 편심 디자인에 있으며 전통적인 밸브를 괴롭히는 일반적인 누설 문제를 제거합니다.:

이중 편심 지오메트리 : 오프셋 디스크 축 (1 차 편심) 및 시트 각도 (2 차 편심)는 닫을 때 "라인 접촉"씰을 생성하여 동심원 모델에 비해 마찰을 40% 줄입니다. 이 설계는 가스 및 액체에 대한 기포가 가중 차단, 심지어 고압 (최대 PN16.0MPA)에서도 화학 파이프 라인 및 증기 시스템의 나비 밸브 응용 프로그램에 이상적입니다.
트리플 편심 혁신 : 극한의 조건 (450 ° C+ 연도 가스 또는 연마재)의 경우 트리플 점점 밸브는 세 번째 오프셋 (디스크 페이스 틸트)을 추가하여 시트 마모없이 금속-금속 밀봉을 허용합니다. 이 기술은 고온 분리의 글로브 밸브 제한을 능가하여 발전소 배기 시스템의 장기 신뢰성을 보장합니다.

2. 가혹한 환경 탄력성을위한 재료 과학

우리는 가장 힘든 작업 조건을 견딜 수 있도록 밸브 부품을 엔지니어링하여 버터 플라이 밸브 유형을 특정 미디어 요구에 일치시킵니다.:

신체 및 디스크 재료 : HT300 주철 (물/가스 비용 효율적, -10 ° C ~ 200 ° C), WCB 탄소강 (헤비 듀티 산업, -29 ° C ~ 425 ° C) 또는 316L 스테인리스 스틸 (화학 물질의 부식성, -40 ° C ~ 450 ° C) 중에서 선택하십시오. 우리의 6 인치 및 4 인치 나비 밸브는 두꺼운 디스크 리브를 특징으로하여 높은 유속의 변형을 방지하여 표준 디자인이 사이클 수명에서 25% 성능이 우수합니다.
씰 조합 : 소프트 씰 (NBR/EPDM)은 물과 폐수에 대한 ≤0.1mm 누출 내성을 제공하는 반면, 하드 씰 (스테인리스 스틸 + 흑연)은 침식없이 입자가 함유 된 매체를 처리하며 광산 슬러리 또는 시멘트 식물에 중요합니다.

3. 정밀 제어를위한 지능형 작동

우리의 나비 밸브는 고급 메커니즘을 통합하여 운영 효율성과 안전을 향상시킵니다.:

WORM GEAR RECISERS : 수동 밸브의 표준이면 5 : 1 토크 곱셈 및 자체 잠금 기능을 제공하여 12 인치 직경에서도 쉽게 90 ° 작동하는 동시에 수직 파이프 라인의 배경 위험을 제거 할 수 있습니다.
자동화 준비 설계 : 공압, 전기 또는 유압 액츄에이터는 ISO 5211 상단 플랜지에 직접 마운트되어 실패-안전 위치 (오픈/닫기/홀드) 및 PLC 통합을위한 4-20mA 피드백을 지원합니다. 이로 인해 밸브는 자동화 된 프로세스에 이상적이어서 레거시 글로브 밸브 시스템에 비해 응답 시간을 30% 줄입니다.

Storaen으로 흐름 제어를 높이십시오

물 분포에서 고온 산업 공정에 이르기까지 우리의 나비 밸브는 시스템이 요구하는 정밀, 내구성 및 적응성을 제공합니다. 혁신적인 밀봉, 프리미엄 재료 및 스마트 작동으로 간단한 차단 장치에서 고성능 제어 솔루션으로 나비 밸브를 변환했습니다. 오늘날 판매 할 나비 밸브를 탐색하고 엔지니어링 우수성의 차이를 경험하십시오. 흐름 제어에서 성능이 전부입니다.

Storaen Butterfly 밸브 : 맞춤형 솔루션 및 품질 보증

Storaen은 맞춤형 나비 밸브 솔루션과 타협하지 않는 품질 표준으로 산업 흐름 제어를 재정의하여 모든 밸브가 고유 한 운영 요구를 충족시킬 수 있도록합니다. 재료 선택에서 성능 인증에 이르기까지 우리의 나비 밸브 유형은 엔지니어링 유연성을 엄격한 품질 보증과 결합하여 특정 요구에 대한 정밀도를 제공하는 방법입니다.

사용자 정의 : 정확한 사양으로 엔지니어링됩니다

1. 맞춤형 사이징 및 구성
DN40에서 DN1200을 다루는 4 인치 나비 밸브와 6 인치 버터 플라이 밸브 모델 (및 그 너머)은 모든 규모의 파이프 네트워크에 적응합니다. 비표준 크기? 컴팩트 한 HVAC 시스템에서 대규모 산업 파이프 라인에 이르기까지 고유 한 설치를위한 맞춤형 직경을 제작합니다.
ASME, DIN 또는 JIS 표준에 맞게 웨이퍼, 러그, 플랜지 또는 용접 된 연결 중에서 선택하십시오.

2. 재료 및 씰 최적화

바디 재료 : -40 ° C ~ 450 ° C의 배지에 적합한 HT300 주철 (물/가스), WCB 탄소강 (중공업) 또는 316L 스테인레스 스틸 (부식 저항)을 선택하십시오.
씰 유형 : 물/폐수의 소프트 씰 (NBR/EPDM) 또는 고온/연도 가스의 하드 금속 씰 (스테인리스 스틸 + 흑연)-연마 조건에서 지구 밸브 내구성을 제공합니다.

3. 작동 및 기능

ISO 5211 장착이있는 수동 (웜 기어), 공압, 전기 또는 유압 액추에이터는 정확한 제어를 보장합니다. 자동화 된 프로세스에 대한 실패 안전 메커니즘 (공기 대상/클로즈) 또는 4-20MA 피드백을 추가하십시오.
특수 디자인 : 극저온 밸브 (-196 ° C), 고혈압 모델 또는 안전-크리티컬 애플리케이션을위한 화재 안전 구성.

타협하지 않는 품질 : 설계에서 전달까지

1. 엄격한 테스트 체제

정수압 테스트 : 쉘의 1.5 배 압력 등급, 좌석의 경우 1.1 배, 누출 제로 확인.
사이클 테스트 : 소프트 씰의 5,000 개 이상의 작업, 하드 씰의 경우 10,000+ – 업계 규범을 능가하는 내구성을 향상시킵니다.
재료 추적 성 : 모든 구성 요소에는 Mill 인증서가 포함되어 있으며 화학 저항 및 온도 요구 사항을 준수합니다.

2. 보증 및 사후 판매 지원

1 년 보증은 설치, 유지 보수 또는 문제 해결에 대한 24/7 기술 지원을 통해 씰 성능 및 기계적 결함을 다룹니다.
예비 부품 가용성 : 가동 중지 시간을 최소화하기위한 교체 시트, 디스크 또는 액추에이터를 빠르게 배송합니다.

맞춤형 나비 밸브를 위해 Storaen을 선택하는 이유는 무엇입니까?

애플리케이션 전문 지식 : 수처리를위한 동심 나비 밸브가 필요한지 또는 석유 화학 플랜트를위한 트리플 백 센트리 모델이 필요한지 여부에 관계없이 엔지니어는 나비 밸브 유형과 응용 분야를 정확한 프로세스 매개 변수에 맞게 정렬합니다.
총 비용 효율성 : 맞춤형 솔루션은 과도한 엔지니어링 비용을 줄이고 내구성 설계는 일반 밸브에 비해 유지 보수를 30% 줄입니다.

맞춤형 정밀도로 시스템을 높이십시오

운영이 우수성을 요구할 때 상용에 정착하지 마십시오. Storaen의 맞춤형 버터 플라이 밸브 (엄격한 품질 보증에 의해 백인) 프로젝트에 필요한 성능, 신뢰성 및 적응성을 제공하십시오. 오늘날 판매 할 나비 밸브를 탐색하고 맞춤형 엔지니어링이 흐름 제어를 어떻게 변형시키는 지 알아보십시오.

구조 형식 별 분류
(1) 중앙 밀봉 된 나비 밸브

(2) 단일 편심 밀봉 된 나비 밸브
(3) 이중 편심 씰 버터 플라이 밸브

(4) 3 개의 편심 씰 나비 밸브

밀봉 표면 재료 분류에 따르면
(1) 소프트 씰 버터 플라이 밸브:
1) 비금속 소프트 재료에 의한 비금속 소프트 재료 조성물에 의한 밀봉 부사장.
2) 금속성 소프트 재료에 대한 금속 하드 재료에 의한 밀봉 부사장.
(2) 금속 하드 씰 버터 플라이 밸브 : 금속 하드 재료로 금속 하드 재료 조성물에 의한 밀봉 부사장.

밀봉 양식으로 분류
(1) 강제 씰 버터 플라이 밸브
1) 탄성 씰 버터 플라이 밸브. 밸브 플레이트 압출 밸브 시트 밸브가 닫히면 밸브 시트 또는 밸브 플레이트 탄력성이 생성 될 때 특정 압력을 밀봉합니다.
2) 외부 토크 씰 버터 플라이 밸브. 밀봉 압력은 밸브 샤프트에 적용된 토크에 의해 생성됩니다.
(2) 가압 씰 버터 플라이 밸브. 밀봉 특정 압력은 포펫 밀봉 요소 충전 압력의 밸브 시트 또는 밸브 플레이트에 의해 생성됩니다.
(3) 자동 밀봉 나비 밸브. 밀봉 압력은 중간 압력에 의해 자동으로 생성됩니다.

작업 압력에 의한 분류
(1) 진공 나비 밸브. 대기 달력 나비 밸브의 표준 더미 아래의 작동 압력.
(2) 저압 나비 밸브. 공칭 압력 PN <1.6MPA 나비 밸브.
(3) 중간 압력 나비 밸브. 공칭 압력 PN 2.5-6.4mpa 나비 밸브.
(4) 고압 나비 밸브. 공칭 압력 PN 10.0-80.0MPA 나비 밸브.
(5) 초고 압력 나비 밸브. 공칭 압력 Pn> 100mpa 나비 밸브.

작동 온도에 의한 분류
(1) 고온 나비 밸브. T> 450 C 나비 밸브
(2) 중간 온도 나비 밸브. 120 c(3) 정상 온도 나비 밸브. 40 c(4) 저온 나비 밸브. 100의 나비 밸브 (5) 매우 낮은 온도 나비 밸브. T <A 100 C Butterfly 밸브.

(1) 나비 밸브.

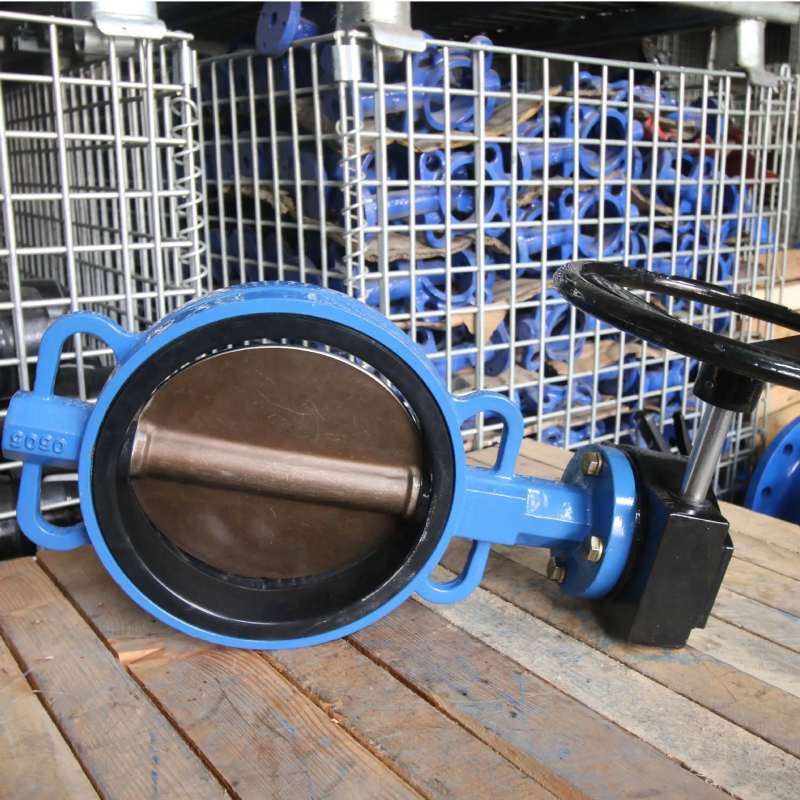

Butt-Clamp Butterfly 밸브의 나비 플레이트는 파이프 라인의 직경 방향으로 설치됩니다. 나비 밸브 본체의 원통형 채널에서 디스크 모양의 나비 플레이트는 축 주위로 회전하고 0 ° -90 ° 사이의 회전 각도는 90 °로 회전하며 밸브는 완전히 열린 상태입니다.

나비 밸브는 구조가 단순하고 크기가 작고 무게가 작으며 몇 개의 부품으로 구성됩니다. 또한 90 ° 만 회전하면 빠르게 열리고 가깝고 간단한 작동을 할 수 있으며 동시에 밸브에 유체 제어 특성이 우수합니다. 나비 밸브가 완전히 열린 위치에있을 때, 버터 플라이 플레이트의 두께는 배지가 밸브 본체를 통해 흐를 때 유일한 저항이므로 밸브에 의해 생성 된 압력 강하가 매우 작기 때문에 유량 제어 특성이 우수합니다. 나비 밸브에는 탄성 씰과 금속 씰의 두 가지 유형의 밀봉이 있습니다. 탄성 씰 밸브, 씰은 밸브 본체에 설정하거나 나비 판에 부착 할 수 있습니다.

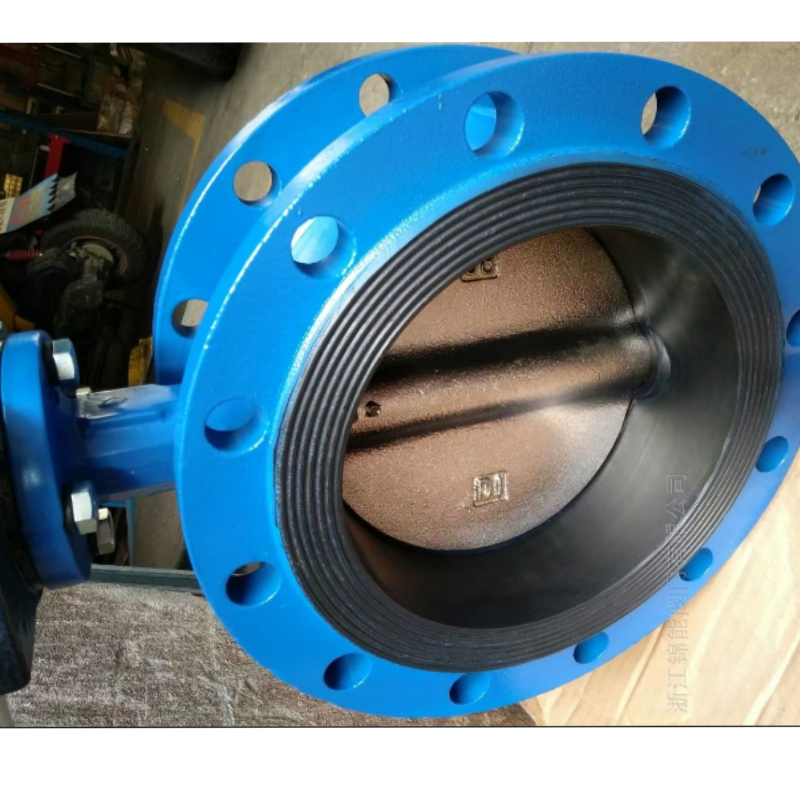

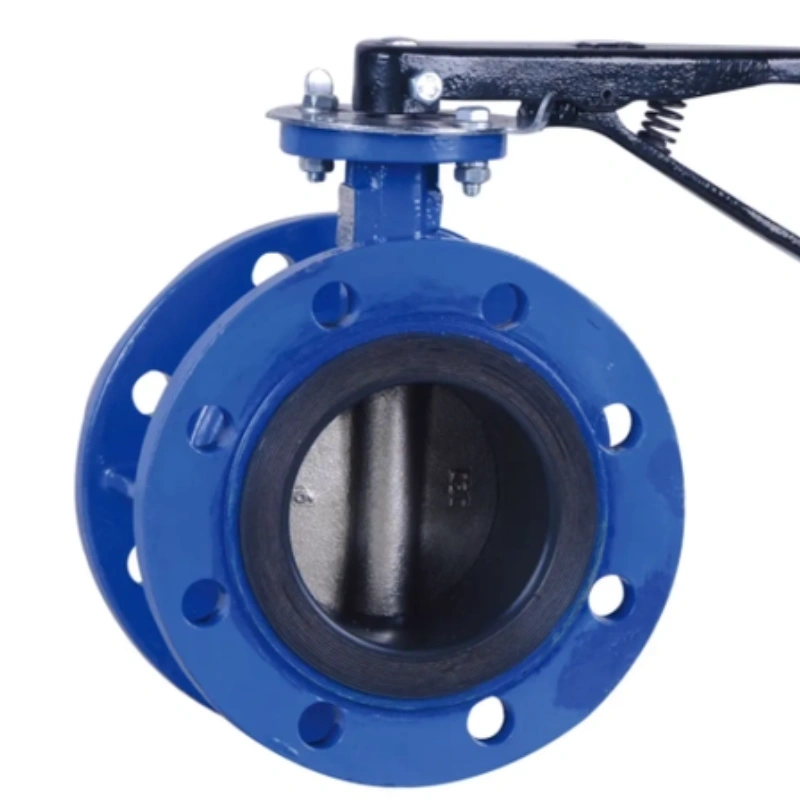

(2) 플랜지 나비 밸브.

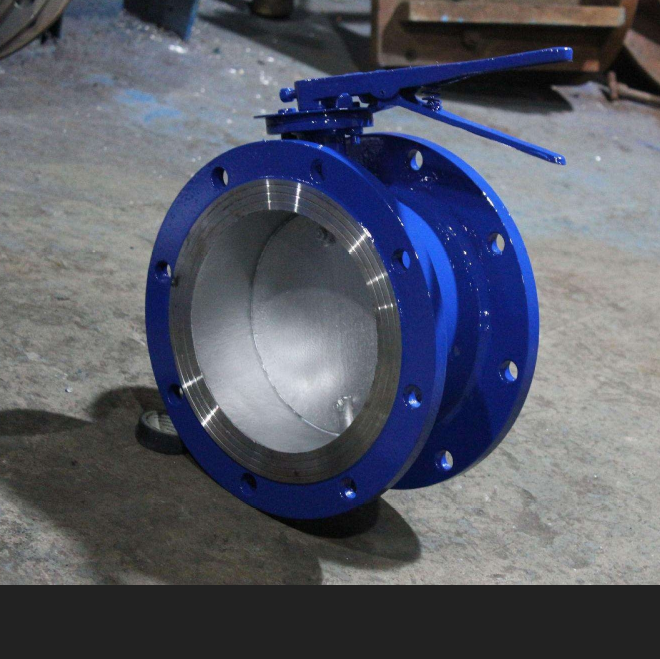

수직 판 구조를위한 플랜지 나비 밸브, 유연한 흑연 플레이트 및 스테인리스 스틸 플레이트 복합 구조를위한 적분 금속 하드 씰 밸브 밀봉 링 용 밸브 스템, 밸브 본체에 장착, 나비 플레이트 씰링 표면 표면 스테인리스 스틸. 소프트 씰 밸브의 밀봉 링은 나비 플레이트에 설치된 니트릴 고무로 만들어집니다.

(3) 러그 타입 나비 밸브.

(4) 용접 나비 밸브.

용접 나비 밸브는 건축 자재, 야금, 광업, 전력 및 기타 생산 공정에 널리 사용되는 비 폐쇄 된 유형 나비 밸브로, 중간 온도 ≤ 300 ° ≤ 300 ° 0.1mpa 파이프 라인의 공칭 압력을 연결, 개방 및 가까이 또는 조정하는 데 사용됩니다.

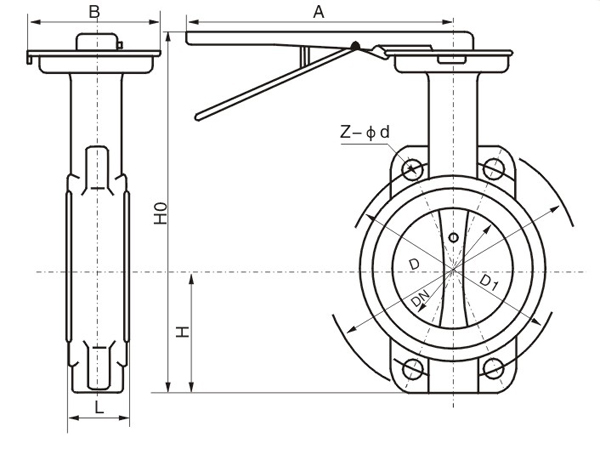

클램핑 소프트 씰 버터 플라이 밸브 메인 모양 연결 크기 단위 : MM

사용되는 나비 밸브는 무엇입니까?

나비 밸브는 회전 디스크를 사용하여 유체 흐름을 조절하는 분기 회전 밸브의 한 유형입니다. 이 설계에는 물 공급, 폐수 처리, 화학적 가공 및 HVAC 시스템을 포함한 다양한 산업의 특정 응용 분야의 특정 응용 프로그램에 적합한 다양한 기능이 통합되어 있습니다. 나비 밸브의 기능과 장점을 이해하면 다양한 시나리오에서 사용에 대한 정보에 근거한 결정을 내릴 수 있습니다.

나비 밸브의 주요 목적 중 하나는 액체와 가스의 흐름을 제어하는 것입니다. 밸브 내의 디스크는 중앙 축을 주위로 회전시켜 빠르고 효율적인 작동을 가능하게합니다. 이 분기 회전 메커니즘은 유량에 대한 빠른 조정이 필요할 때 특히 유리합니다. 예를 들어, 정확한 제어가 중요한 수처리 식물 또는 산업 응용 분야에서 나비 밸브는 효과적인 솔루션으로 사용될 수 있습니다.

또한, 나비 밸브는 가볍고 컴팩트 한 설계로 인식됩니다. 다른 유형의 밸브와 비교할 때 공간이 적어 덜 공간을 차지하거나 좁은 공간의 설치에 이상적이거나 중량 고려 사항이 중요 할 때 이상적입니다. 파이프 라인이든 제한된 지역에서 나비 밸브의 미니멀리스트 디자인은 기능을 희생하지 않고 다목적 성을 허용합니다.

나비 밸브의 또 다른 중요한 응용은 시스템 분리입니다. 디스크를 완전히 닫아 밸브는 유체 흐름을 방지하는 단단한 씰을 만듭니다. 이는 파이프 라인의 분리 섹션이 필요한 유지 보수 시나리오에서 특히 유용합니다. 흐름을 빠르고 안정적으로 차단하는 기능은 버터 플라이 밸브를 제어 시스템을 제어하고 다양한 산업 공정에서 안전을 보장하는 데 필수적인 구성 요소가됩니다.

요약하면, 나비 밸브는 수많은 응용 분야에 사용되어 흐름을 조절하고 시스템을 분리하며 작동 효율성을 향상시킵니다. 소형 디자인, 빠른 운영 및 신뢰성은 많은 산업에서 인기있는 선택입니다. 나비 밸브가 사용되는 것을 이해하면 유체 제어 및 관리에서 중요한 역할을 이해할 수 있습니다. 엔지니어링, 유지 보수 또는 산업 설계에 참여하든 나비 밸브 응용 프로그램을 견고하게 파악하면 전문적인 노력에 도움이됩니다.

나비 밸브의 장점

나비 밸브의 중요한 장점 중 하나는 소형 디자인입니다. 부피가 큰 경향이있는 전통적인 밸브와 달리, 나비 밸브는 샤프트에 장착 된 간단한 디스크로 구성됩니다. 이 간소화 된 구조를 사용하면 단단한 공간에 설치할 수 있으므로 장비 용 공간이 제한된 프로젝트에 이상적인 옵션이됩니다. 또한 가벼운 특성은 배관 시스템의 전반적인 무게를 줄여 취급 및 설치가 쉽습니다.

나비 밸브의 또 다른 중요한 이점은 빠른 작동입니다. 이 설계는 빠른 개구부 및 폐쇄를 용이하게하며 전체 이동에 90 도의 회전 만 필요합니다. 이 기능은 수처리 시설이나 화학 처리장과 같이 적시에 흐름을 제어하는 응용 분야에서 특히 가치가 있습니다. 나비 밸브의 신속한 응답 성은 운영 효율성 향상 및 가동 중지 시간 감소에 기여합니다.

또한, 나비 밸브는 우수한 흐름 조절을 제공합니다. 부분적으로 열리면이 밸브는 전달되는 매체를 효과적으로 제어하면서 간소화 된 흐름 경로를 생성 할 수 있습니다. 이 특성은 정확한 흐름 관리가 중요한 응용 분야에서 필수적이며 일관된 시스템 성능을 허용합니다.

나비 밸브는 또한 내구성과 유지 보수 요구가 낮습니다. 스테인레스 스틸 또는 PVC와 같은 강력한 재료로 제작 된 이들은 부식에 내성이있어 공격적인 화학 물질 및 부식성 환경을 포함한 다양한 물질에 적합합니다. 그들의 간단한 메커니즘은 기계적 고장의 가능성을 줄여 유지 보수 요구 사항 및 운영 비용을 더욱 최소화합니다.

마지막으로, 나비 밸브의 적응성은 다양한 산업 분야의 다양한 응용 프로그램에 적합합니다. HVAC 시스템에서 물 공급 및 폐수 처리에 이르기 까지이 밸브는 광범위한 유체를 처리하여 여러 필드에서 유용성을 향상시킬 수 있습니다.

게이트 밸브와 나비 밸브의 차이점은 무엇입니까?

작동 메커니즘

게이트 밸브와 나비 밸브의 주요 차이점은 설계 및 작동 메커니즘에 있습니다. 에이 게이트 밸브 유동을 제어하기 위해 게이트를 들어 올리거나 낮추기 위해 선형 운동을 사용합니다. 이 메커니즘은 온 오프 컨트롤에 이상적이지만 스로틀 링 애플리케이션에서는 잘 수행되지 않습니다. 반대로, 나비 밸브는 흐름을 조절하기 위해 중앙 샤프트 주위에 피벗되는 회전 디스크로 구성됩니다. 이 디자인은 빠른 작동을 허용하며 특히 스로틀링에 효과적입니다.

흐름 제어 및 효율성

또 다른 중요한 차이점은 흐름 특성입니다. 나비 밸브는 최소 압력 강하로 일관된 유속을 제공하는 능력으로 알려져 있습니다. 이 효율성은 대규모 응용 분야에서 매우 유리하며 공간이 제한되는 경우. 대조적으로, 게이트 밸브는 조절이 덜 효율적이며 난기류를 생성 할 수있어 높은 흐름 시나리오에서 성능 부족으로 이어질 수 있습니다.

공간 및 중량 고려 사항

나비 밸브는 일반적으로 게이트 밸브보다 작고 가벼워집니다. 이 공간 절약 디자인은 버터 플라이 밸브가 단단한 공간에 설치하는 데 적합하며 전통적인 게이트 밸브가 번거 롭을 수 있습니다. 나비 밸브의 중량 감소는 설치 및 유지 보수 중에 처리를 단순화합니다.

응용 프로그램 적합성

두 밸브 유형 모두 탁월한 응용 프로그램이 있습니다. 게이트 밸브는 일반적으로 최소 압력 손실이 필요한 응용 분야에서 사용되며 전체 분리가 가장 중요합니다. 반대로, 나비 밸브는 빠른 작동 및 빈번한 흐름 조정이 필요한 시스템에서 선호되므로 HVAC 시스템, 물 분포 및 폐수 처리에 이상적입니다.

나비 밸브의 세 가지 유형은 무엇입니까?

1. 동심 나비 밸브

동심원 나비 밸브는 디스크가 밸브 본체와 편심으로 정렬되는 간단한 디자인으로 특징 지어집니다. 이 구성에서 디스크는 유체의 흐름과 평행 한 축 주위로 회전합니다. 동심원 나비 밸브는 주로 저압 응용 분야에 사용되므로 물과 폐수 처리에 이상적입니다. 간단한 설계를 통해 효율적인 유량 제어 및 최소 압력 강하가 가능하여 다양한 설정에서 최적의 성능을 보장합니다.

2. 편심 나비 밸브

고성능 나비 밸브로도 알려진 편심 나비 밸브는 디스크를 밸브 시트에서 오프셋 할 수있는 독특한 설계를 특징으로합니다. 이 설계는 밀봉 기능을 향상시키고 밸브 구성 요소의 마모를 줄입니다. 편심 나비 밸브는 더 높은 압력 및 온도를 포함한 것들을 포함하여보다 까다로운 응용 분야에 적합합니다. 그들은 슬러리, 부식성 유체 및 기타 도전적인 매체의 취급과 같은 서비스에서 탁월하여 오래 지속되는 작동 및 신뢰성을 보장합니다.

3. 이중 편심 나비 밸브

이중 편심 나비 밸브 또는 트리플 오프셋 나비 밸브는 편심 밸브 설계를 한 단계 더 발전시킵니다. 디스크의 회전을위한 하나와 밀봉 표면의 다른 두 가지 오프셋이있는이 밸브는 특히 까다로운 조건에서 성능 향상을 제공합니다. 이중 편심 디자인은 디스크와 시트 사이의 마찰이 낮아져 전통적인 밸브 설계와 관련된 마모없이 단단한 씰이 가능합니다. 이들은 고압, 고온 응용에 이상적인 선택이며 석유 및 가스, 발전 및 제약과 같은 산업에서 종종 사용됩니다.
