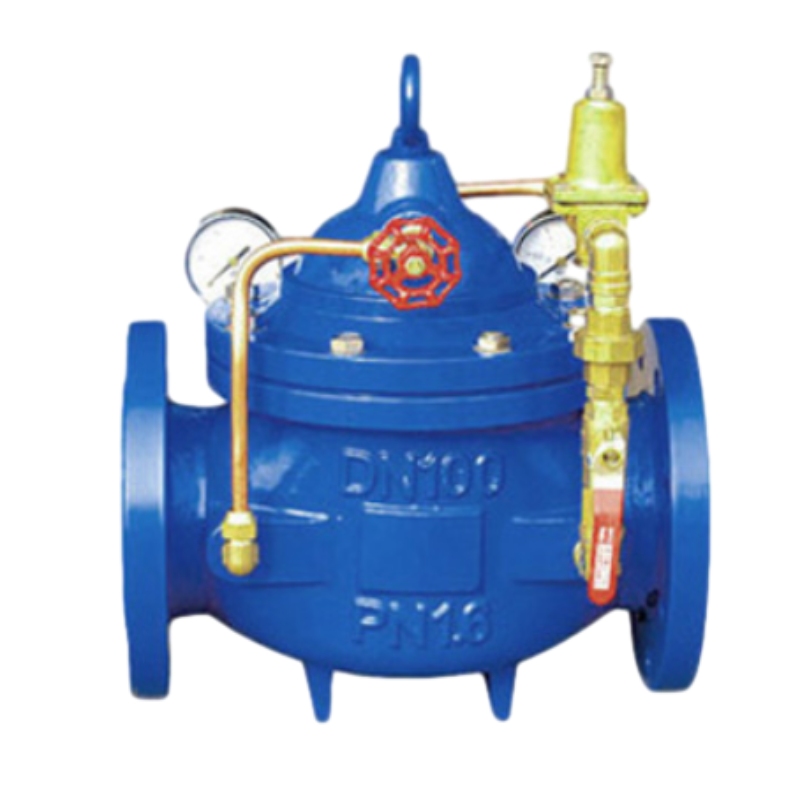

느리게 닫는 체크 밸브

300x 느리게 클로즈 클러 슬러 체크 밸브에는 새로운 구조, 우수한 밀봉 효과, 저항이 낮은, 흐름이 큰 서비스 수명 등이 있습니다. 메인 밸브 개구부 또는 닫는 속도를 제어 할 수 있으며, 장면을 사용하여 양호한 작업 조건으로 조정할 수 있으며, 느리게 클릭하는 머플러의 효과를 달성하기 위해 워터 해머 현상이 될 수 있습니다.

최신 응용 분야에서 느린 폐쇄 체크 밸브의 장점

유체 제어 시스템의 영역에서 밸브 기술의 선택은 효율성과 수명을 보장하는 데 중요합니다. 이 분야에서 가장 영향력있는 혁신 중 하나는 느린 폐쇄 체크 밸브로 다양한 산업 응용 분야에 많은 이점을 제공합니다.

가장 먼저, 느리게 닫는 체크 밸브의 주요 장점은 물 망치를 방지하는 능력입니다. 이로 인해 파이프 라인의 심각한 압력 급증이 발생하여 배관 시스템과 관련 장비 모두에 손상이 발생할 수 있습니다. 이들 밸브의 느린 클로저 특징은 유속을 점차적으로 감소시켜 충격파를 효과적으로 완화하고 인프라를 보호 할 수있게한다.

또한, 느리게 닫는 체크 밸브는 운영 효율성을 향상시키는 데 중요한 역할을합니다. 밸브 폐쇄 속도를 제어함으로써 이러한 장치는 유체 전환 중에너지 손실을 줄이고 시스템 내 난류를 최소화합니다. 이 효율성은 운영 비용이 낮아지고 전반적인 시스템 신뢰성이 향상되어 수처리, 석유 및 가스, 화학적 처리를 포함한 다양한 부문에서 선호하는 선택이됩니다.

또 다른 중요한 장점은 밸브 자체의 수명이 증가한다는 것입니다. 전통적인 체크 밸브는 빠른 폐쇄에 종속 될 때 종종 과도한 마모가 발생합니다. 반대로, 닫는 체크 밸브는 작동 중에 스트레스가 적어 유지 보수 비용이 줄어들고 서비스 수명이 길어집니다. 이 내구성은 정기적 인 유지 보수로 인해 비용이 많이 드는 가동 중지 시간을 초래할 수있는 수요가 많은 환경에서 특히 유리합니다.

결론적으로, 느리게 닫는 체크 밸브의 장점은 상당합니다. 워터 해머를 완화하고 운영 효율성을 높이며 장비 수명을 연장하는 능력은 최신 유체 시스템에서 필수 구성 요소가됩니다. 산업이 계속 신뢰할 수 있고 비용 효율적인 솔루션을 찾으면 서 느리게 폐쇄 체크 밸브의 인기가 상승하여 효과적인 유체 제어 관리에서 핵심 플레이어로서의 위치를 강화합니다.

"Water Hammer Buster ": 300 배 느린 닫기 체크 밸브가 듀얼 챔버 디자인으로 99% 파이프 라인 서지

Storaen의 느리게 입은 체크 밸브는 혁신적인 듀얼 워터 챔버 시스템을 통합하여 파이프 라인 안전을 재정의합니다. 특히 펌핑 시스템에서 워터 해머의 파괴 효과를 제거하기 위해 설계되었습니다. 갑작스런 폐쇄 및 압력 급증 위험이있는 기존의 비 환식 체크 밸브와 달리 300X 모델은 빠른 초기 차단과 통제 된 점진적인 폐쇄를 결합하여 고층 건물, 산업 파이프 라인 및 수처리 공장의 최고의 솔루션입니다.

듀얼 챔버 기술의 마법

이 역류 방지기 체크 밸브의 핵심에는 두 부분으로 된 유압 메커니즘이 있습니다.:

1. 상단 및 하부 워터 챔버 : 피스톤 스타일 디스크는 밸브를 두 개의 챔버로 나눕니다.

1 단계 : 빠른 비상 차단 (2 초 만에 80% 스트로크) : 펌프가 멈출 때 디스크 슬램은 빠르게 닫히기 위해 고속 역류를 체포하여 펌프 및 밸브의 즉각적인 손상을 방지하여 원심 펌프와 같은 고가의 장비를 보호하는 데 중요합니다.
2 단계 : 점진적 압력 완화 (10-60 초에 걸쳐 20% 스트로크 남은) : 바늘 밸브는 상단에서 하단 챔버로의 물 흐름을 제어하여 디스크가 천천히 균일하게 닫히고 잔류 압력을 소산하고 물 망치 피크를 표준 백 체크 밸브보다 99% 더 효과적입니다.

이중 챔버가 다른 유형의 체크 밸브보다 성능이 우수한 이유

노이즈 및 진동 제어 : 최종 최종 폐쇄가 느리면 "Water Hammer Bang"을 제거하여 주거 지역이나 소음에 민감한 시설의 비교적 빠른 클로즈 모델에 비해 소음을 40% 줄입니다.
확장 장비 수명 : 압력 서지를 최소화함으로써 펌프 씰 마모를 30%, 밸브 시트 침식을 50% 줄이며, 기존의 1/2 일원 체크 밸브 또는 가혹한 환경의 2 인치 체크 밸브를 오래 지속시킵니다.

다양한 응용 프로그램을위한 다목적 디자인

1/2 체크 밸브 (DN15)에서 2 인치 체크 밸브 (DN50) 및 그 너머 (최대 DN600)에서 크기로 제공되는 300X 모델은 다양한 시스템에 적응합니다.:

재료 옵션:

연성 철 : 산업용 물/가스의 비용 효율성 (1.0–2.5mpa, -10 ° C – 80 ° C).
황동 : 식수 또는 해양 응용 분야의 부식 방지 (저압 설정의 스테인레스 스틸 체크 밸브 대안에 이상적).
스테인레스 스틸 316 : 화학 매체 또는 고온 시나리오 (최대 150 ° C)의 중단.

설치 유연성 : 플랜지 연결 (RF/FF)은 ASME B16.5 및 GB/T 17241.6을 준수하여 새로운 파이프 라인과 개조 프로젝트에 완벽하게 맞습니다.

핵심 성과 지표

낮은 압력 활성화 : 0.05MPA에서 마감을 시작하여 저 헤드 시스템에서 신뢰할 수있는 작동을 보장합니다.
최소 흐름 저항 : 간소화 된 디스크 설계는 스윙 형 체크 밸브에 비해 압력 감소를 25% 줄여 에너지 효율을 최적화합니다.
사이클 수명 : 좌석 마모가없는 50,000 개 이상의 운영-느리게 입은 체크 밸브의 업계 평균.

시스템의 올바른 체크 밸브를 선택하십시오

작은 HVAC 루프를위한 1/1/2 체크 밸브가 필요한지 또는 산업 펌핑을위한 대형 DN300 모델이든 Storaen의 듀얼 챔버 기술은 타의 추종을 불허하는 보호를 보장합니다. 안전 또는 효율성을 손상시키는 일반적인 다양한 유형의 체크 밸브와 달리, 300X 모델은 백 플로우 예방, 워터 해머 제거 및 노이즈 감소의 세 가지 중요한 이점을 제공합니다.

엔지니어가 신뢰하는 느리게 입은 체크 밸브로 오늘 파이프 라인 안전을 업그레이드하십시오. Storaen의 범위를 탐색하고 지능형 설계가 유체 제어를 어떻게 변형시키는 지 알아보십시오. 파이프 라인에서는 예방이 항상 수리보다 낫기 때문입니다.

주철 대 황동 재료 : 천천히 폐쇄 체크 밸브를위한 부식 방지 선택 안내서

느리게 입은 체크 밸브에 적합한 재료를 선택하는 것은 특히 부식성 매체를 다룰 때 수명과 성능을 보장하는 데 중요합니다. Storaen은 특정 산업 및 상업용 응용 분야에 맞게 조정 된 두 가지 주요 옵션 (캐스트 아이언 및 황동)을 제공합니다. 이 안내서는 차이점을 탐색하고 파이프 라인 요구에 대한 최적의 솔루션을 선택하면서 다른 유형의 체크 밸브와 비교하는 방법을 탐색하는 데 도움이됩니다.

1. 주철 : 산업용 강력한 내구성

체크 밸브 주철 (예 : QT450 연성 철)은 가혹한 고압 환경을위한 선택입니다. 450mpa의 인장 강도로 최대 2.5mpa의 압력과 -10 ° C ~ 80 ° C의 온도를 견딜 수 있으므로 하수, 산업용 물 또는 입자가 함유 된 매체와 같은 연마 유체에 이상적입니다. 견고한 표면 텍스처는 비 환식 체크 밸브에 대한 안정적인 씰을 보장하여 고 흐름 시스템의 누출을 최소화합니다. 가벼운 부식에 내성이 있지만 (pH 6-8), 선택적인 에폭시 코팅은 중간 산/알칼리에 대한 보호를 향상시킵니다. 그러나 해수 또는 공격적인 화학 물질에는 적합하지 않습니다.

최상의 : 마모 및 고압이 우려되는 산업 파이프 라인, 폐수 플랜트 및 HVAC 시스템. 자동화 된 펌핑 스테이션의 파일럿 작동 체크 밸브와 잘 어울립니다.

2. 황동 : 청정 매체를위한 정밀성과 순도

놋쇠 검사 밸브 (예 : HPB59-1 리드 프리 황동)는 위생 및 비 공격적인 유체에 대한 내성이 필요한 응용 분야에서 뛰어납니다. 그들의 부드러운 표면 마감 (RA 3.2)은 식수 및 식품 등급 파이프 라인에 대한 FDA 표준을 충족하므로 식수 시스템 또는 해양 설정에 이상적입니다. 주철보다 가벼워서 1/2 단방향 체크 밸브가있는 주거 배관과 같은 단단한 공간에서의 설치를 단순화합니다. 황동은 담수, 증기 (≤150 ° C) 및 비산화 산을 방지하지만 암모니아 또는 고온 해수에 부식 될 수 있습니다.

최상의 : 식수 시스템, 해양 응용 프로그램 및 소규모 산업 설정 (예 : 보일러 공급 라인의 2 인치 체크 밸브). 무연한 규정 준수로 인해 주거용 건물의 역류 방지기 체크 밸브에 적합합니다.

주요 결정 요인

미디어 유형 : 더러운 입자가 가득한 유체에 주철을 사용하십시오. 깨끗한 물 또는 식품 등급 미디어를 위해 황동을 선택하십시오.
압력/온도 : 주철은 더 높은 압력 (최대 2.5mpa)이지만 더 낮은 온도 (최대 80 ° C)를 처리합니다. 황동은 중간 압력 (≤1.6mpa)과 더 나은 열 전도성에 적합합니다.
위생 및 설치 : 황동은 작은 직경의 순도와 설치 용이성을 우선시합니다. 주철은 대형 파이프 라인 (DN50 – DN600)의 비용 효율성을 제공합니다.

스테인레스 스틸을 고려해야 할시기

극심한 부식성 환경 (해수, 염산)의 경우 Storaen의 스테인레스 스틸 체크 밸브 (304/316L)는 더 높은 비용으로 우수한 저항을 제공합니다. 이들은 장기 신뢰성이 초기 투자를 능가하는 화학 플랜트 또는 해외 플랫폼의 백 체크 밸브에 이상적입니다.

시스템에 올바른 선택을하십시오

느리게 입은 체크 밸브를 위해 주철과 황동 사이를 선택하는 것은 미디어의 공격성, 압력 요구 및 위생 요구 사항에 따라 다릅니다.:

산업 인성 : 마모와 고압을 처리하기위한 주철을 선택하십시오.
깨끗한 시스템 및 소규모 크기 : 순도와 쉬운 설치를 위해 황동을 선택하십시오.
극도의 부식 : 공격적인 화학 물질 또는 해양 사용을 위해 스테인리스 스틸로 업그레이드.

Storaen의 재료는 다양한 유형의 체크 밸브를 고유 한 작업 조건과 일치 시키도록 설계되어 백 플로우 방지뿐만 아니라 지속적인 성능을 보장합니다. 오늘날 우리의 범위를 탐색하고 효율성을 위해 설계된 내구성을 위해 제작 된 올바른 재료로 파이프 라인을 확보하십시오.

공칭 압력 : 1.0MPA-1.6MPA-2.5MPA

낮은 동작 압력 : ≥0.02MPA

사양 구경 : 50 ~ 600mm

중간 온도 : 0 ~ 80도

적용 가능한 매체 : 깨끗한 물

연결 형태 : 플랜지

쉘 재료 : 주철 또는 황동

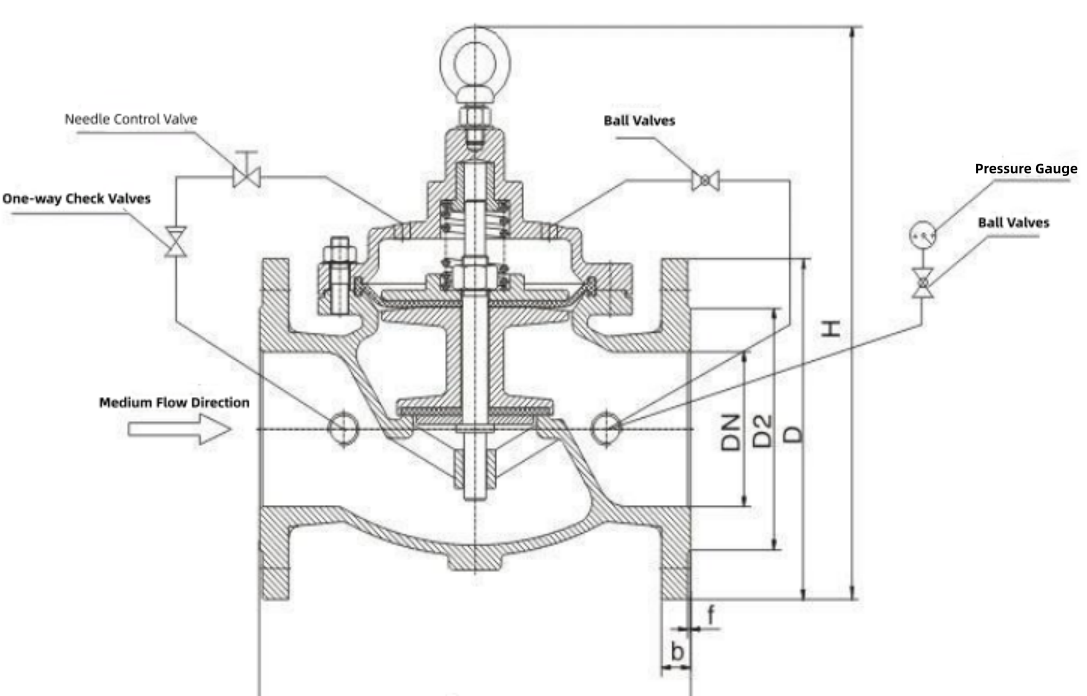

이 밸브는 두 개의 내부 수 챔버 구성, 물 수로 컷오프의 수 챔버 아래의 다이어프램 (파이프 직경 영역에 가까운 넓은 영역), 압력 조절기 실에 물실의 횡격막이 끊어지면 펌프가 작동을 멈출 때 자체 웨이트의 밸브 플랩으로 인해 컷오프가 좁아지면서 컷오프가 90% 닫히기 때문에 펌프가 작동하지 않습니다. 상단 수 챔버로의 압력은 물 챔버의 압력 증가와 함께 컷오프가 머플러의 역할의 역할의 역할의 역할을 머플 플레닝하는 느린 폐쇄의 나머지 10%로 천천히 닫힙니다.

1. 300X 느린 머플러 체크 밸브 전에 스트레이너를 설치하십시오. 당신은 a를 설치하도록 선택할 수 있습니다 Y 형 필터 또는 바스켓 필터.
2. 설치 중에 밸브 본체의 화살표 표시 방향에주의하십시오. 유지 보수를 용이하게하려면 체크 밸브 주위에 공간을 두어야합니다.
3. 해당 직경이있는 정지 밸브는 300x 느리게 클릭하는 머플러 체크 밸브를 수리 할 때 수원을 차단할 수있는 위치에 설치해야합니다.

느린 닫기 체크 밸브 FAQ

천천히 닫는 체크 밸브는 무엇입니까?

느린 닫기 체크 밸브는 배관 시스템의 역류를 방지하는 동시에 갑작스런 정지로 인한 워터 해머 효과를 최소화하도록 설계되었습니다. 밸브가 점차적으로 닫히도록함으로써 시스템을 보호하고 배관 구성 요소의 수명을 연장하는 원활한 전환을 보장합니다.

천천히 닫는 체크 밸브는 어떻게 작동합니까?

이 밸브는 제어 된 폐쇄 메커니즘을 사용하는 특수 설계를 통해 작동합니다. 유체 흐름이 멈출 때 밸브는 갑자기 천천히 닫히므로 압력이 급증하고 잠재적 인 손상을 방지합니다. 이 기능은 펌프, 보일러 및 유압 충격에 민감한 기타 장비와 관련된 응용 분야에서 특히 중요합니다.

느리게 닫는 체크 밸브를 구성하는 데 어떤 재료가 사용됩니까?

느린 닫는 체크 밸브는 일반적으로 황동 또는 스테인레스 스틸과 같은 고품질 재료로 구성되어 내구성과 부식에 대한 저항을 보장합니다. 재료의 선택은 성능을 향상시킬뿐만 아니라 다양한 환경에서 오래 지속되는 작동을 보장합니다.

느린 닫기 체크 밸브를 방향으로 설치할 수 있습니까?

예, 느리게 닫는 체크 밸브는 다양한 설치를 위해 설계되었습니다. 수평 또는 수직 방향으로 설치할 수 있으므로 다른 배관 구성에 적합합니다. 그러나 최적의 성능을위한 설치 가이드 라인 컨설팅을 권장합니다.

느린 닫기 체크 밸브에 유지 보수가 필요합니까?

느리게 닫는 체크 밸브는 최소한의 유지 보수를 위해 설계되었지만 최적의 기능을 보장하기 위해 정기 검사가 권장됩니다. 빌드 업 확인, 누출 또는 마모에 대한 육안 검사 수행 및 메커니즘에 장애가 없는지 확인하면 서비스 수명이 연장되는 데 도움이됩니다.

표준 체크 밸브와 비교하여 느리게 닫는 체크 밸브를 사용하면 어떤 이점이 있습니까?

표준 체크 밸브에서 느리게 닫는 체크 밸브의 주요 장점은 급수 망치를 방지하는 능력으로 배관 시스템에서 충격파가 손상 될 수 있습니다. 또한 천천히 닫으면 노이즈를 줄이고 시스템 안정성을 향상 시키며 고압 응용 분야에 더 나은 전반적인 성능을 제공합니다.

이 밸브가 상용 응용 분야에서 사용할 수 있습니까?

전적으로! 느리게 닫는 체크 밸브는 주거용 및 상업용 응용 분야에 매우 적합합니다. 다양한 유량과 압력을 처리하는 능력은 건물, 산업 공정, 수처리 시설 등을위한 훌륭한 선택입니다.
