평행 통치자

마그네시아 알루미늄 통치자는 주로 다양한 산업에 따라 중공업 통치자와 광 산업 통치자에 따라 두 가지 유형으로 나뉩니다. 중공업 통치자는 주로 주철 및 주철 재료로 만들어졌으며, 광 산업 통치자는 대부분 마그네슘 알루미늄, 합금강 및 스테인레스 스틸과 같은 재료로 만들어집니다. 마그네슘 알루미늄 눈금자의 특정 모양과 모델은 실제 요구에 따라 설계 될 수 있습니다.

마그네슘 알루미늄 통치자 지점:

1. 1. 마그네슘 알루미늄 눈금자의 적용 : 섬유 기계의 설치, 레벨링, 유지 및 측정.
2. 2. 마그네슘 알루미늄 눈금자는 가볍습니다. 3 미터 길이의 눈금자의 무게는 9kg입니다.
3. 3. 마그네슘 알루미늄 눈금자는 사용하기 편리합니다. 6 미터 통치자를 사용하면 작업자가 쉽게 움직이고 측정 할 수 있습니다.
4. 4. 마그네슘 알루미늄 통치자는 쉽게 변형되지 않습니다. 일반 철강 재료의 굽힘 지점은 30kg/mm2이고 일반 주철 부품의 굽힘 지점은 38kg/mm2입니다. 이 재료의 굽힘 지점은 110kg/mm2에 도달하며 굽힘 저항 지수는 다른 재료를 훨씬 초과합니다.
5. 5. 마그네슘 알루미늄 통치자는 저장하기 쉽습니다 : 그들은 매달리거나 평평하게 배치 할 수 있으며, 직선과 평행은 장기 평평한 배치의 영향을받지 않습니다.
6. 6. 마그네슘 알루미늄 통치자는 녹슬기 쉽지 않습니다. 사용 중에 오일을 바르지 말고 오랫동안 사용하지 마십시오. 저장할 때 일반 산업용 오일의 얇은 층을 부드럽게 바르십시오.

원산지 ： Hebei, 중국

보증 ： 1 년

맞춤형 지원 ： OEM, ODM, OBM

브랜드 이름 ： Storan

모델 번호 ： 3002

재료 ： 알루미늄 마그네슘 합금

정확도 ： 사용자 정의

작동 모드 ： 사용자 정의

품목 무게 ： 사용자 정의

용량 ： 사용자 정의

재료 ： 물질 알루미늄 마그네슘 합금

사양 ： 첨부 된 양식 또는 사용자 정의를 참조하십시오

물리적 성능 ： 47kg/mm

확장 성 ： 17%

항복점 ： 110kg/mm2

작업 온도 ： (20 ± 5)℃

정밀 등급 ： 1-3

포장 ： 합판 상자

리드 타임

마그네슘 알루미늄 병렬 통치자 : 110kg/mm² 항량 형성을위한 항복 강도

산업 정렬 및 정밀도 측정에서, 하중 하에서 통치자 변형의 위험은 지금까지 정확도를 손상시킬 수 있습니다. Storaen의 마그네슘 알루미늄 병렬 통치자는 강력한 110kg/mm²의 항복 강도를 가벼운 설계와 결합하여 차원 안정성이 무발화 불가능한 응용 분야에 비교할 수없는 방지 성능을 제공합니다. 우리의 엔지니어링이 어려운 환경에서 평행 통치자 사용을 변화시키는 방법은 다음과 같습니다.:

1. 110kg/mm²의 과학

마그네슘 알루미늄 합금 (MB15)은 순수한 알루미늄에 비해 2 배의 강도 대량 이점을 제공합니다.:

부하 저항 : 50kg/mm² 미만으로 구부리는 표준 알루미늄 통치자와 달리, 우리의 통치자는 110kg/mm²를 견딜 수 있습니다. CNC 기계 침대 교정 또는 섬유 직기 설치 중에 200kg+ 워크 피스를 지원하는 비유. 이것은 약한 재료에서 일반적으로 0.5mm/m SAG를 방지하여 병렬 처리가 ± 0.02mm/m (1 등급 정밀도) 이내에 머무를 수 있도록합니다.
열 안정성 : 합금의 낮은 열 팽창 계수 (21.5 × 10 °//° C)는 10 ° C – 40 ° C 온도 스윙에 걸쳐 정확도를 유지하며, 야외 구조에 중요하거나 철강 통치자가 예기치 않게 확장/수축하는 가열되지 않은 워크샵에 중요합니다.

2. 변형이 옵션이 아닌 응용 프로그램

Storaen의 마그네슘 알루미늄 병렬 통치자는 높은 지분 시나리오에서 뛰어납니다:

CNC 기계 정렬 : 110kg/mm² 강도를 가진 3000mm 통치자는 침대 레일 설치 중 레이저 정렬 도구를 지원하여 자동차 변속기 케이스의 정밀 가공을위한 0.01mm/m 평행을 보장하여 진동으로 인한 도구 마모를 유도합니다.
섬유 기계 교정 : 직기 설정에서 통치자의 강성은 가이드 롤러 사이에 2000mm에 걸쳐있을 때 처짐을 방지하고 ± 0.05mm 스레드 경로 정렬을 유지하고 직물 결함을 30%감소시킵니다.
중장비 검사 : 채굴 기계 트랙 정렬의 경우, 자주 교체가 필요한 플라스틱 또는 저급 알루미늄 대안과 같은 영구 굽힘없이 통치자의 방지 설계는 영구 굽힘없이 우발적 인 영향 (예 : 5kg 낙하 도구)을 견뎌냅니다.

3. 내구성 및 유용성에 대한 이점을 설계하십시오

경량 강성 : 3kg/m (강철보다 30% 가벼운)에서 3m 눈금자의 무게는 9kg에 불과하므로 한 사람의 검사 (예 : 오버 헤드 컨베이어 레일)를 피로없이 처리 할 수 있습니다.
표면 보호 : 20μm 양극화 된 코팅은 냉각수, 오일 및 습도의 부식에 저항하며, 원인 알루미늄 통치자와 비교하여 서비스 수명을 2 배 연장합니다.
정밀 등급 : ISO 1101 표준을 충족하기 위해 레이저 간섭계를 통해 검증 된 레이아웃 작업의 경우 일반 산업 또는 레이아웃 작업의 경우 1 등급 (± 0.02mm/m 병렬 처리)을 선택하십시오.

4. Storaen의 가치에 대한 약속

경쟁적인 병렬 통치자 가격 : 500mm 모델의 경우 $ 299에서 시작하여 마그네슘 알루미늄 통치자는 일반 강철 도구의 수명의 3 배를 제공하여 총 소유 비용, 특히 건설 또는 제조 함대의 대량 주문에 대해 더 낮게 제공합니다.
맞춤형 솔루션 : 무거운 리프팅을위한 강화 된 엔드 캡이있는 6000mm 통치자가 필요하십니까? OEM 팀은 4-6 주 안에 맞춤형 설계를 제공하여 고유 한 병렬 통치자 사용 사례에 대한 최적의 하중 분포를 보장합니다.
보증 및 지원 : 변형 또는 코팅 실패에 대한 1 년 보증과 추적 가능한 정확도에 대한 무료 보정 인증서 (ISO 9001 인증 시설의 품질 감사에 필수적입니다.

변형 위험이 측정을 손상시키지 않도록하십시오. 110kg/mm²의 항복 강도 및 경량 내구성을 갖춘 Storaen의 마그네슘 알루미늄 병렬 통치자는 산업 정렬의 새로운 표준을 설정합니다. 독립형 도구로 판매하거나 맞춤형 비품에 통합하든, 통치자는 부하, 온도 변화 및 일일 마모로 정밀도를 유지하여 타협없이 신뢰성을 요구하는 전문가에게 현명한 선택을 제공합니다. 오늘날의 평행 통치자를 탐색하고 방지제 공학의 Storaen 차이를 경험하십시오.

병렬 통치자를 선택하는 방법 : 크기 및 정밀 등급 가이드

올바른 병렬 통치자를 선택하는 것은 산업 응용 분야에서 정확한 정렬 및 측정에 중요합니다. CNC 머신 교정, 섬유 직기 설정 또는 중장비 검사의 경우, 선택은 재료, 내구성 및 지원 역할을 담당하는 크기와 정밀 등급의 두 가지 주요 요인에 대한 선택의 여지가 있습니다. 다음은 이러한 결정을 탐색하기위한 단계별 가이드입니다.이 결정을 내리기위한 STORAEN의 엔지니어링 된 솔루션이 특징입니다.

1. 크기 선택 : 당면한 작업을 일치시킵니다

공작물과 평행 통치자 사용에 적합한 통치자 길이를 선택하십시오.:

소규모 작업 (≤1000mm):

500–1000mm 통치자는 소규모 기계 구성 요소 또는 전자 부품 정렬을 확인하는 것과 같은 벤치 탑 검사를 위해 작동합니다. Storaen의 알루미늄 합금 모델 (299 달러부터 시작)은 강성을 손상시키지 않고 경량 핸들링 (1000mm)을 제공하며 프로토 타이핑 또는 저하 환경에 이상적입니다.

미드 레인지 애플리케이션 (1000–3000mm):

1500–3000mm 통치자는 CNC 기계 베드 및 섬유 기계의 표준입니다. 우리의 마그네슘 알루미늄 병렬 통치자 (3kg/m 무게, 110kg/mm² 항복 강도)는 2000mm에 걸쳐 100kg 하중 미만의 SAG에 저항하여 자동차 부품 가공을위한 ± 0.02mm/m 평행을 보장합니다.

대규모 프로젝트 (≥3000mm):

산업 건설 또는 항공 우주 조립의 경우 강화 갈비뼈가있는 4000-6000mm 통치자 (Storaen의 OEM 서비스를 통해 사용 가능)는 체중을 고르게 분포시켜 오버 헤드 컨베이어 정렬을위한 1 인용 사용이 가능합니다.

2. 정밀 등급 : 공차 요구 사항에 맞습니다

업계의 직접성 및 병렬성 표준을 기반으로 선택하십시오:

등급 1 (± 0.02mm/m):

20μm/m 이상의 편차가 기능적 고장을 일으키는 정밀 가공 (예 : 항공 우주 구성 요소, 의료 기기 부품)에 이상적입니다. Storaen의 1 학년 통치자는 추적 가능한 정확성을 위해 ISO 1101 및 ASME B89.5.2를 만나고 레이저 간섭계 교정을 겪습니다.

등급 2 (± 0.05mm/m):

섬유 직기 스레드 경로 설정 또는 중장비 트랙 정렬, 밸런싱 비용 (2000mm의 경우 $ 499) 및 직물 결함 또는 기계 진동을 줄이기위한 성능과 같은 일반적인 산업 작업에 적합합니다.

등급 3 (± 0.1mm/m):

절대 정밀도가 덜 중요하지만 내구성 (양극 알루미늄 코팅) 및 가치가 가장 중요합니다.

3. 재료 및 비용 : 균형 강성, 무게 및 예산

마그네슘 알루미늄 합금:

강철보다 30% 가벼우 며, 110kg/mm² 항량 강도는 방지제를위한 항복 강도-굽힘없이 무거운 하중을 견딜 필요가있는 알루미늄 규칙자에게는 완벽합니다. 가격은 철강보다 20% 높지만 3 배의 수명을 제공하므로 고위험 평행 통치자 사용에 이상적입니다.

탄소강:

강력하고 예산 친화적 인 (1000mm의 경우 $ 350), 가끔 사용 또는 가혹한 워크샵에서는 가끔 사용 또는 비 임계적 정렬에 적합하지만 (1000mm의 경우 4kg), 정기적 인 유지 보수없이 녹슬기 쉽습니다.

4. Storaen의 전문가 권장 사항

CNC 가공의 경우 : 2000mm 마그네슘 알루미늄 병렬 규칙 (1 등급, 899)을 ± 0.01mm/m 정확도에 대한 레이저 정렬 키트와 쌍을 이루어 도구 마모 및 스크랩 속도를 최소화하십시오.
섬유 산업의 경우 : 1500mm 양극화 된 알루미늄 눈금자 (2 등급, 599 달러)는 코팅 고장에 대한 1 년 보증으로 뒷받침되는 일관된 스레드 경로 정렬을 보장합니다.
맞춤 솔루션 : 메트릭/제국 이중 스케일이있는 5000mm 통치자가 필요하십니까? 우리 팀은 4-6 주 안에 맞춤형 설계를 제공하여 고유 한 병렬 통치자 사용 사례를 최적화합니다.

올바른 병렬 통치자를 선택하는 것이 복잡 할 필요는 없습니다. 공작물의 크기, 공차 요구에 대한 정밀도 및 환경의 자료를 사용한 다음 Storaen의 엔지니어링 된 솔루션을 신뢰하여 경쟁적인 병렬 통치자 가격 지점에서 신뢰성을 제공합니다. 오늘 판매 할 병렬 통치자를 탐색하고 워크숍에 가장 힘든 산업 문제를 측정하도록 설계된 도구를 장비하십시오.

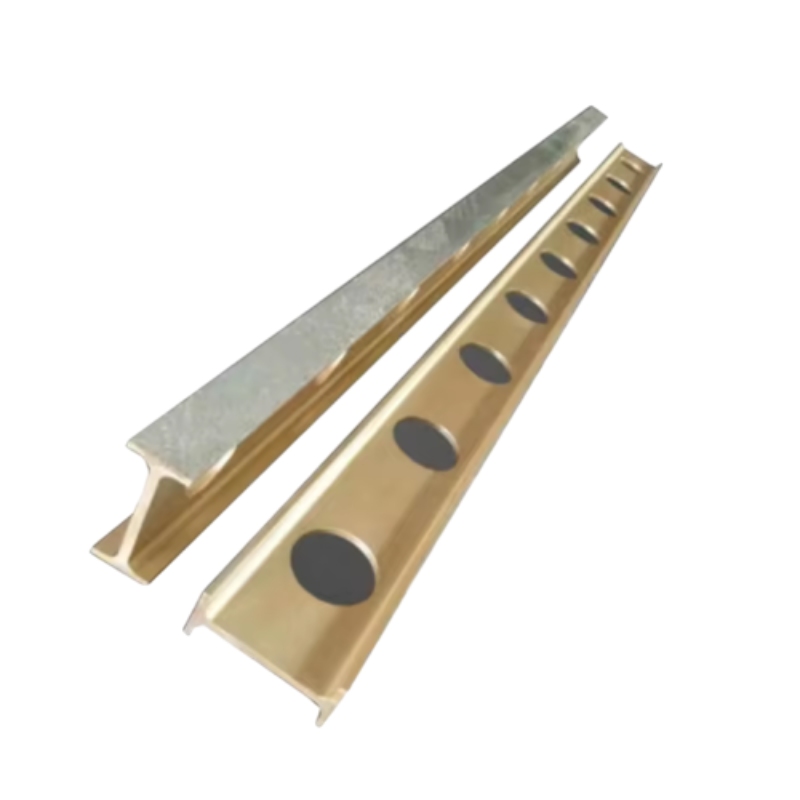

알루미늄 마그네슘 합금 정밀 눈금자:

알루미늄 마그네슘 합금 평행 규칙은 공작물 검사, 측정, 마킹, 장비 설치 및 산업 건설 프로젝트에 사용됩니다.

* 쉬운 보관 : 교수형 또는 수평 배치는 고독한 배치로 인해 직선과 병렬성에 영향을 미치지 않습니다.

* 녹을 쉽지 않음 : 오랫동안 사용하지 않으면 사용 중에 기름을 바르지 마십시오. 얇은 산업용 오일 층을 바르고 저장하십시오.

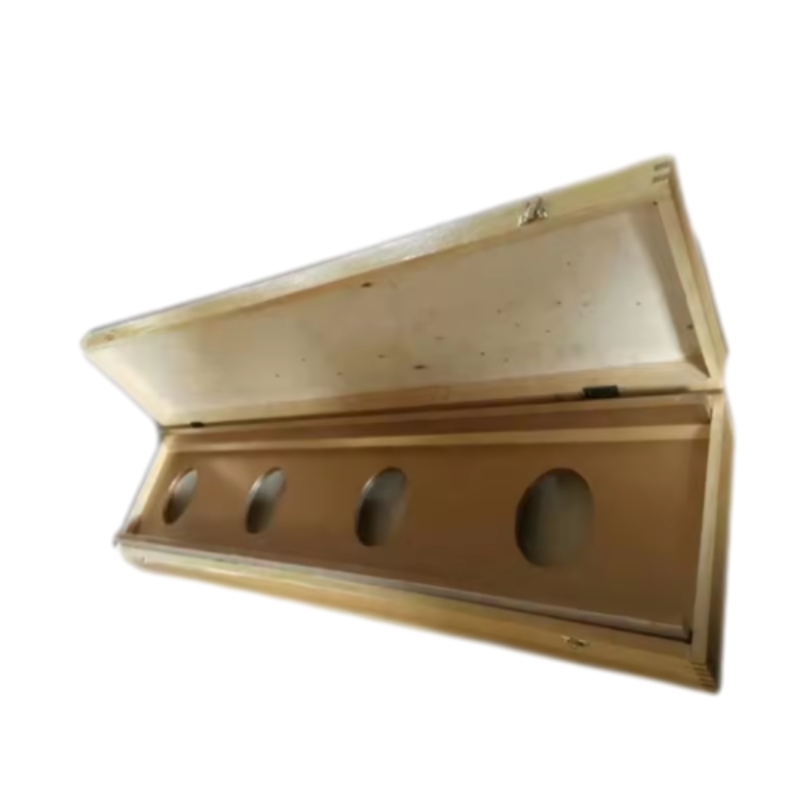

* 포장 : 합판 상자가 일반적으로 사용됩니다. 훌륭한 포장도 사용할 수 있습니다.

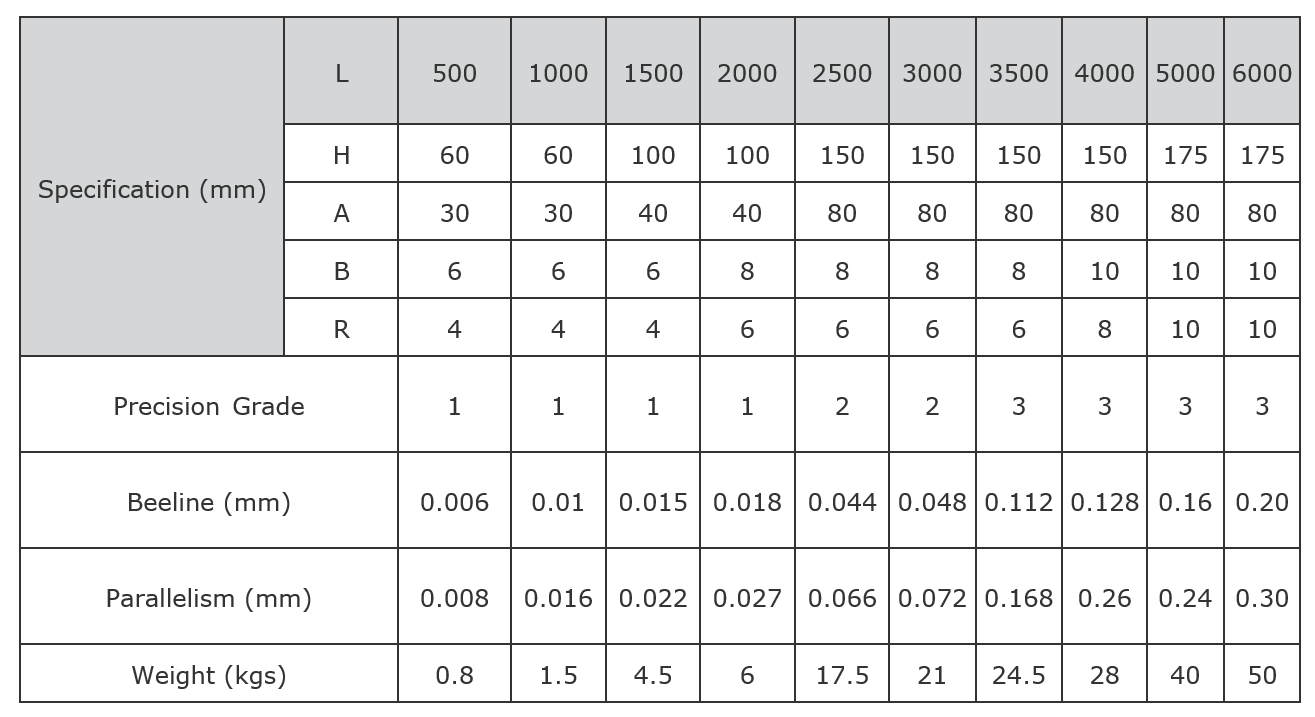

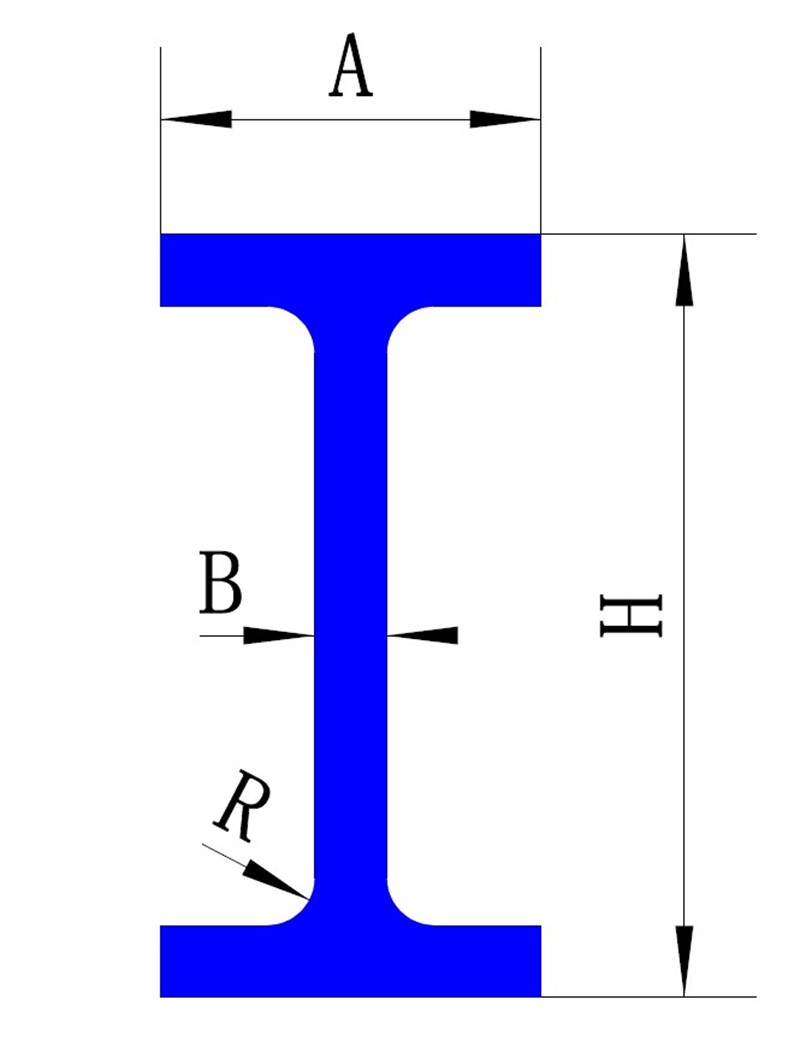

알루미늄 마그네슘 합금의 기술 사양

정밀 통치자:
