제어 밸브

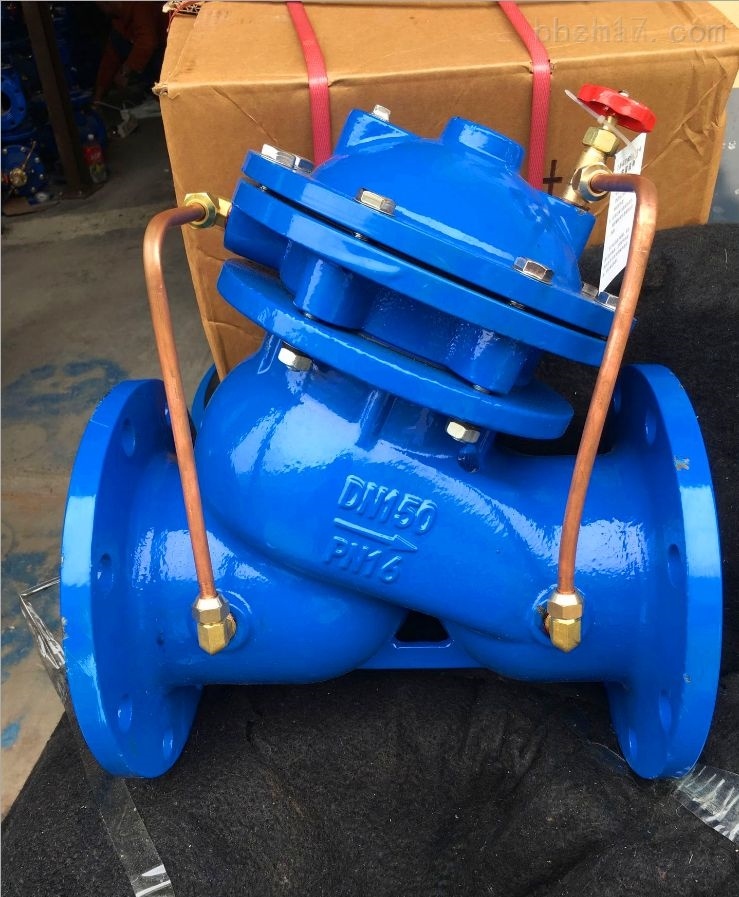

다기능 펌프 제어 밸브는 메인 밸브 및 조절 밸브 및 수신기 시스템으로 구성되며, 밸브 본체는 DC 유형 밸브 본체를 채택하고, 메인 밸브 제어 챔버는 다이어프 그램 또는 피스톤 타입의 이중 제어 챔버 구조이며, 제어 챔버는 일반적인 유압 밸브보다 느리게 제어 밸브를 높이고, 이는 일반적인 유압 기능을 높이고, 천천한 펌프 개구부를 깨닫고, 펌프가 느리게, 느리게 개방된다. 단일 밸브와 단일 조정으로 펌프 배출구의 다기능 제어를 깨닫는 닫고 정지. 다기능 제어.

이 제품은 고층 빌딩 물 공급 시스템 및 기타 물 공급 시스템 펌프 아울렛 파이프 라인에 사용되어 펌프 시동을 방지 및 감쇠를 방지하고 감쇠시키고 물 망치의 파이프 라인을 정지시키고 펌프를 보호하기 위해 물 백 플로우를 방지하며 파이프 라인 안전을 유지합니다. 펌프 작동의 자동화를 실현하고 관리를 단순화하고 노동을 단순화하며 신뢰성을 향상시키기 위해 사람들은 유압 밸브와 전기 밸브를 사용하여 수동 밸브, 단일 블록 밸브의 여러 기술적 개선, 느리게 개봉하고 느리게 등장하는 백스톱 밸브, 느리게 활성화 및 긴밀한 유압식 게이트 밸브, 두 배의 자체 자체 자체 자체 자체 정식 밸브의 출현을 대체합니다. 밸브의 유형.

게이트 밸브

그만큼 게이트 밸브 일반적으로 닫힌 상태에 있으며 펌프가 시작되면 게이트 밸브가 천천히 열리고 펌프가 정지되면 게이트 밸브가 먼저 빠르게 닫힌 다음 어느 정도 후에 천천히 닫힙니다. 펌프의 닫힌 게이트 시작 및 닫힌 게이트 정지는 펌프 워터 해머의 개구부를 효과적으로 방지하고 펌프 워터 해머를 동시에 정지시킬 수 있습니다. 동시에 펌프가 시작될 때 모터 부하, 최소 샤프트 전력, 일반적으로 설계 샤프트 전력의 30%에 불과하면 펌프가 제로 유량으로 펌프를 줄일 수 있습니다. 게이트 밸브의 또 다른 기능은 게이트 밸브가 닫히면 게이트 밸브와 펌프 사이에 설치된 백 스톱 밸브 및 펌프와 같은 밸브 및 펌프에 대한 안전한 접근 조건을 제공하여 압력 파이프에서 물의 반환을 방지한다는 것입니다.

밸브를 점검하십시오

그만큼 밸브를 점검하십시오 방향 변화로 인한 갑작스런 정전으로 인한 물의 흐름을 방지하고 역류를 방지합니다. 펌프의 갑작스런 폐쇄는 워터 망치가 발생하기 쉽습니다. 펌프의 기하학적 헤드 높이가 큰 경우, 심한 워터 해머의 순간 고압은 파이프 파열과 심각한 생산 사고로 이어질 수 있습니다.

워터 해머 제거기

워터 해머 제거기는 불규칙한 워터 해머의 경우 유체의 흐름을 막을 필요없이 변속기 시스템의 모든 유형의 유체를 효과적으로 제거 할 수 있으며 변속기 시스템의 서지는 물 충격파 충격을 일으켜 파괴적인 충격파의 제거를 달성하고 보호 목적을 수행 할 수 있습니다. 따라서 변속기 파이프 라인 손상 방법의 워터 망치를 방지하기 위해 종종 워터 해머 제거기에 설치된 펌프 압력 수도관에 있습니다.

3-in-one Protection : 다기능 제어 밸브가 게이트, 체크 및 워터 해머 제거기 기능을 통합하는 방법

Storaen의 Control Valve는 게이트 밸브 분리, 체크 밸브 백 플로우 방지 및 워터 해머 제거 등 세 가지 중요한 기능을 병합하여 산업용 유체 관리를 재정의합니다. 기존의 멀티 밸브 설정을 대체하도록 설계된 유량 제어 밸브 및 수압 제어 밸브 솔루션은 파이프 라인 시스템을 단순화하면서 안전 및 효율성을 향상시켜 고층 급수, 산업 펌핑 스테이션 및 유틸리티 네트워크에 이상적입니다.

1. 통합 게이트 밸브 : 정확한 유량 분리

이 다기능 제어 밸브의 핵심에는 대단한 게이트 밸브 메커니즘이있어 유지 보수 또는 비상 종료를위한 신뢰할 수있는 온/오프 컨트롤을 제공합니다.:

풀 보어 통로 : 병렬 게이트 설계 (DN50 – DN1400)는 에너지 효율이 완전히 개방되어 기존 게이트 밸브를 완전히 개방 할 때 최소 압력 손실 (≤0.01MPA)과 무제한 흐름을 보장합니다.
듀얼 시트 밀봉 : 소프트 고무 또는 금속-금속 씰 (미디어에 따라 다름)은 거품 중단 차단을 달성하여 잔류 흐름 위험없이 수리 중 펌프 또는 파이프 라인을 분리하는 데 중요합니다.

2. 내장 체크 밸브 : 자동 백 플로 보호

별도의 체크 밸브가 필요하지 않으면, 우리의 설계에는 흐름이 반전 될 때 즉시 닫히는 스프링로드 디스크가있어 펌프가 백 플로우 손상으로부터 보호됩니다.:

저속 압력 설계 : 디스크는 0.05MPA에서 열리므로 저압 시스템에서 저압 시스템에서 부드러운 전방 흐름을 보장하면서 유량 반전이 0.2 초 이내에 닫힙니다.
입자 저항 : 간소화 된 밸브 본체는 잔해물 축적을 줄여서 밀봉 무결성을 손상시키지 않고 작은 고체 (예 : 모래, 스케일)를 함유 한 물에 적합합니다.

3. 고급 워터 해머 제거기 : 제어 된 폐쇄 기술

세 번째 통합 기능은 이중 제어 챔버 시스템을 통해 파이프 라인의 침묵의 킬러 (Water Hammer)를 다룹니다.:

느린 메커니즘 : 다이어프램 또는 피스톤 유형 제어 챔버 (사용자 선택 가능한 압력 제어 밸브 유형)는 3-120 초에서 폐쇄 시간을 조정하여 워터 해머 피크를 ≤1.5 배의 작동 압력 (전통적인 설정에서 3 배)으로 억제합니다.
3 단계 운영:
고속 흐름을 체포하기 위해 메인 디스크 (5S의 80% 스트로크)의 빠른 폐쇄;
압력 서지를 제거하기 위해 파일럿 밸브 (30-120 년에 20% 남은)의 점진적인 폐쇄;
펌프 셧다운 중에 역류를 방지하기 위해 닫힌 위치에서 자동 잠금.

유체 제어 요구에 맞게 조정됩니다

고층 물 분배 네트워크 또는 산업용 냉각 시스템을 관리하든 물 제어 밸브 및 유량 제어 밸브 유형은 비교할 수없는 다목적 성을 제공합니다. 통합 설계는 유지 보수를 단순화 할뿐만 아니라 별도의 밸브 간의 고장 지점을 제거하여 시스템 신뢰성을 향상시킵니다.

Storaen의 Control Valve 솔루션으로 업그레이드하고 파이프 라인을 보호하고 펌프 수명을 확장하며 조작을 간소화하기 위해 엔지니어링 된 하나의 강력한 패키지로 세 가지 중요한 기능의 이점을 경험하십시오. 오늘날 우리의 압력 제어 밸브 유형을 탐색하고 스마트 한 유체 관리가 통합 혁신으로 시작하는 이유를 알아보십시오.

다이어프램 대 피스톤 제어 챔버 : 다기능 밸브의 압력 조절을위한 핵심 기술

Storaen의 제어 밸브 설계에서 다이어프램과 피스톤 유형 제어 챔버 사이의 선택은 정확한 압력 조절 및 흐름 제어를 달성하는 데 중요합니다. 두 가지 1 차 압력 제어 밸브 유형으로서 각각은 특정 산업 요구에 맞는 고유 한 장점을 제공합니다.

1. 다이어프램 제어 챔버 : 청정 미디어를위한 부드럽고 저 잡음 규정

물 공급, HVAC 및 저쪽 입자 시스템에 이상적 인 다이어프램 챔버는 유연한 EPDM 또는 NBR 막을 사용하여 압력을 움직입니다.:

작동 원리 : 업스트림 압력은 다이어프램에 작용하여 밸브 디스크 위치를 조정하기 위해 아래쪽으로 밀어 넣습니다. 리턴 스프링은 힘의 균형을 유지하여 최소한의 히스테리시스 (전체 스케일의 ≤1.5%)로 Stepless 흐름 변조를 가능하게합니다.
주요 이점:
비용 효율적 및 누출 방지 : 미디어에 노출 된 기계적 씰이나 움직이는 부품이 없어서 유지 보수를 20% 줄이고 식수 또는 제약 라인의 오염 위험을 제거합니다.
조용한 작동 : 부드러운 막은 진동을 흡수하여 고층 건물과 같은 소음에 민감한 환경에 적합합니다 (작동 중에 소음 ≤65dB).
제한 및 사양 : 최대 6.3MPA 및 온도 -10 ° C – 80 ° C의 압력에 가장 적합합니다. 연마 유체에는 권장되지 않습니다. 수압 제어 밸브 및 시립 응용 분야의 유량 제어 밸브 모델에서 일반적입니다.

2. 피스톤 제어 챔버 : 고압, 가혹한 미디어를위한 강력한 성능

고압, 고온 또는 입자가 함유 된 유체 (예 : 폐수, 오일)와 관련된 산업 공정의 경우 피스톤 챔버는 강력한 기계적 제어를 제공합니다.:

작동 원리 : 원통형 피스톤 (주철 또는 316L 스테인레스 스틸)은 유압 또는 공압 압력을 선형 운동으로 변환하여 밸브 스템을 높은 토크 (최대 500n · m)로 직접 작동시킵니다.
주요 이점:
극도의 압력 저항 : 최대 10.0mpa 및 최대 150 ° C의 온도를 처리하여 산업 보일러 시스템과 같은 고압 시나리오에서 다이어프램을 60% 성능이 우수합니다.
마모 내성 : 단단한 크롬 도금 피스톤 표면은 모래, 스케일 또는 슬러지에서 흠집에 저항하여 광업 또는 화학 식물에 대한 연마 환경에서 50,000 개 이상의주기 수명을 보장합니다.
설계 참고 : 측면 이동을 방지하고 시트 마모를 최소화하고 밀봉 정확도를 유지하기위한 이중 방향 메커니즘을 특징으로합니다 (정격 흐름의 누출 ≤0.01%).

다이어프램 대 피스톤을 언제 선택해야합니까?

미디어 유형 : 깨끗한 액체/가스를위한 다이어프램; 더러운 유체, 고권 매체 (예 : 윤활유) 또는 증기 용 피스톤.
제어 정밀도 : 다이어프램은 더 미세한 조정 (0.5% 해상도)을 제공합니다. 피스톤은 전력과 내구성을 우선시합니다.
업계 적합:
다이어프램 : 물 분배, 건물 자동화 (물 제어 밸브 응용).
피스톤 : 석유 화학, 발전 및 중공업 (프로세스 파이프 라인을위한 유량 제어 밸브 유형과 짝을 이루고 있음).

Storaen의 엔지니어링 우수성

사용자 정의 옵션 : 두 설계 모두 제어 밸브 크기 표준 (ISO 5208, GB/T 17213), 자동 시스템 용 구성 가능한 스트로크 길이 (25–300mm) 및 피드백 센서 (4–20MA)를 준수합니다.
신뢰성 업그레이드 : 다이어프램은 방지 아라미드 강화 기능을 특징으로합니다. 피스톤에는 자체 윤활 PTFE 링이 포함되어 있으며 일반 모델에 비해 마찰을 30% 감소시킵니다.

시스템에 올바른 선택을하십시오

Diphragm의 정밀도 또는 피스톤의 견고성이 필요한지 여부에 관계없이 Storaen의 제어 밸브 솔루션은 고유 한 작업 조건에 대한 최적의 압력 조절을 보장합니다. 이러한 핵심 기술을 이해함으로써 이상적인 압력 제어 밸브 유형을 선택하여 효율성을 높이고 다운 타임을 줄이며 가장 까다로운 산업 표준을 충족 할 수 있습니다. 우리의 엔지니어링 전문 지식이 유체 제어 시스템을 향상시키는 방법을 살펴 보려면 오늘 저희에게 연락하십시오.

작업 원칙

(1) 펌프가 정지되면 밸브 플레이트는 정적 압력 하에서 배출구 끝과 다이어프램의 상단 챔버에서 닫힙니다.

(2) 펌프가 시작되면, 수압은 바이 패스 파이프에서 하단 챔버로 전달되고, 메인 밸브 플레이트와 느리게 손이 쌓이는 밸브 플레이트는 입구 끝과 하단 챔버에서 수압 아래 천천히 열립니다.

(3) 입구 끝의 압력 하에서, 밸브 플레이트는 최대 개구 상태로 상승하고, 개구부 높이는 유량에 의해 결정된다.

(4) 펌프가 멈추는 순간, 유량과 압력이 갑자기 감소하고 메인 밸브 플레이트가 중력의 작용 하에서 아래로 미끄러지기 시작합니다.

(5) 유량이 0에 가까워지면 메인 밸브가 닫히고 메인 밸브 플레이트는 릴리프 구멍에 남아 워터 해머의 영향을 약화시킵니다. 하단과 상단 사이의 압력 차이의 형성에 대한 메인 밸브 플레이트, 바이 패스 파이프에서 상부 캐비티로의 밸브 출구 수압은 다이어프램 압력 플레이트를 홍보하여 밸브 입구로 배출 된 하부 캐비티 워터가 느리게 클릭되는 밸브 플레이트가 폐쇄를 늦추기 시작했습니다.

(6) 닫는 밸브 플레이트가 느리게 배출 구멍을 완전히 닫고 밸브는 펌프의 초기 상태로 다시 닫힙니다.

기본 구조

밸브의 전체 크기는 일반 체크 밸브의 전체 크기와 비슷하며 기본 밸브 및 외부 액세서리로 구성됩니다. 그중에 메인 밸브에는 밸브 본체, 압력판 및 다이어프램, 대형 밸브 플레이트, 느린 닫힘 밸브 플레이트, 밸브 시트, 스템 어셈블리 및 기타 구성 요소가 포함됩니다. 느리게 닫는 밸브 플레이트는 STEM 어셈블리와 압력 플레이트 및 다이어프램에 연결되며, 다이어프램은 밸브 덮개와 다이어프램 시트 사이에 눌러지고, 다이어프램의 위쪽 이동은 느린 닫기 밸브 플레이트를 위아래로 유도합니다.

밸브 스템은 큰 밸브 플레이트의 중앙 구멍을 통과하므로 대형 밸브 플레이트는 특정 범위 내에서 밸브 스템을 따라 미끄러질 수 있습니다. 일반적으로 큰 밸브 플레이트는 밸브 시트에 자체 무게로 눌려있어 밸브가 닫힌 상태에 있습니다. 다기능 펌프 제어 밸브 외부 액세서리는 밸브 다이어프램과 밸브 흡입구 및 콘센트 파이프의 양쪽에 설치되어 다이어프램의 하단 챔버 및 커넥팅 파이프의 밸브 입구 측면에는 제어 밸브, 필터 및 특수 백 스톱 밸브가 장착되어 있습니다.

연결 파이프의 아울렛 측면의 다이어프램과 밸브의 상단 캐비티에는 필터와 제어 밸브가 장착되어 있습니다. 대형 밸브 플레이트의 움직임과 위치와 메인 밸브의 느린 닫기 밸브 플레이트는 밸브의 작동 상태 및 개방 및 닫기의 변화를 결정합니다. 밸브의 외부 액세서리 및 배관은 밸브 압력 전후에 밸브 압력이 상단 및 하단 챔버로 나뉘어 대형 밸브 플레이트의 움직임과 느리게 닫는 밸브 플레이트의 움직임을 제어하며, 액세서리를 통해 조정하여 대형 밸브 플레이트와 느리게 닫는 밸브 속도를 조정할 수 있으므로 밸브의 개구부와 느리게 닫는 시간을 변경할 수 있습니다.

작동 압력

이 유형의 다기능 제어 펌프 펌프 펌프 작동 압력 1.0mpa, 1.6mpa, 2.5mpa, 4.0mpa, 6.4mpa, 10.0mpa 6, 동작 압력은 0.03mpa보다 크거나 동일하며, 0-80 ℃에서 미디어 온도는 3-120 년차에서 3-120 미만의 파이프 라인 유동 속도를 조정할 수 있습니다. 해머는 작업 압력의 1.5 배 미만, 공칭 구경 DN50-DN1400입니다. 압력 손실이 0.01mpa 미만인 경우 2m/s의 파이프 라인 유량, 워터 해머의 피크 값은 작업 압력의 1.5 배 미만, 공칭 구경 DN50-DN1400.

주 설치 치수 : (단위 : mm)

제어 밸브의 기능은 무엇입니까?

제어 밸브는 다양한 산업 및 제조 공정에서 중요한 구성 요소로 시스템 내에서 유체 흐름을 조절하는 필수 기능을 제공합니다. 이 밸브는 파이프 라인, 탱크 및 기타 유체 취급 시설에서 원하는 작동 조건을 유지하는 데 중요합니다. 제어 밸브의 기능을 이해하는 것은 엔지니어링, 제조 및 프로세스 관리 전문가에게 중요합니다.

제어 밸브의 주요 목적은 정의 된 매개 변수 세트에 기초하여 액체 또는 가스에 관계없이 유체의 유량을 조절하는 것입니다. 수동 연산자 또는 자동화 된 시스템 일 수있는 컨트롤러의 신호에 응답하여 위치를 조정하여이를 달성합니다. 이 조정은 사전 정의 된 한계 내에서 압력, 온도 및 유량과 같은 특정 공정 변수를 유지하는 데 도움이됩니다.

제어 밸브는 다양한 메커니즘을 사용하여 기능을 수행합니다. 일반적인 유형에는 Globe, Ball 및 Butterfly Valves가 있으며 각각의 다른 유량 제어 시나리오를 위해 설계되었습니다. 흐름 특성에 대한 정확한 제어를 제공함으로써 제어 밸브는 산업 공정에서 효율성과 안전성을 향상시키는 데 중요한 역할을합니다.

또한 제어 밸브의 적절한 기능은 시스템 성능과 안정성에 직접적인 영향을 미칩니다. 이러한 밸브가 올바르게 작동하면 압력 급증, 흐름 불안정성 및 누출과 같은 문제를 방지합니다. 반대로, 오작동하는 제어 밸브는 비용이 많이 드는 가동 중지 시간, 안전 위험 및 손상된 제품 품질로 이어질 수 있습니다.

요약하면, 제어 밸브의 기능은 다양한 응용 분야에서 유체 흐름의 정확하고 효율적인 조절을 보장하는 것입니다. 그들의 역할은 최적의 운영 조건을 유지하고 에너지 효율을 향상 시키며 전반적인 시스템 무결성을 보호하는 데 필수적입니다. 따라서 효과적인 제어 밸브 전략을 이해하고 구현하는 것은 모든 유체 처리 환경에서 운영 우수성을 달성하는 데 필수적입니다.

제어 밸브 유형 및 응용 프로그램

제어 밸브는 다양한 산업 공정의 필수 구성 요소이며, 컨트롤러에 의해 지시 된 흐름 통과의 크기를 변화시켜 유체의 흐름을 조절하는 것을 담당합니다. 다양한 유형의 제어 밸브와 응용 프로그램을 이해하는 것은 시스템 성능을 최적화하고 작동 안전을 보장하는 데 중요합니다.

제어 밸브의 주요 유형 중 하나는 우수한 조건 기능으로 유명한 글로브 밸브입니다. 그것은 제어 된 흐름을 허용하는 구형 모양의 몸체를 특징으로하며 일반적으로 발전소 및 화학 처리 장치 내에서 증기, 물 및 공기 응용 분야에서 사용됩니다.

또 다른 일반적인 유형은 빠른 차단 기능이 특징 인 볼 밸브입니다. 이 밸브는 회전 볼을 사용하여 흐름을 제어하며 수처리 시설 및 석유 및 가스 파이프 라인과 같이 단단한 밀봉 및 최소 압력 강하가 필요한 응용 분야에서 일반적으로 사용됩니다.

나비 밸브 또한 온 오프 및 스로틀 링 서비스를 위해 설계된 다양한 응용 프로그램에서도 널리 퍼져 있습니다. 그들의 소형 디자인과 가벼운 특성은 HVAC 시스템 및 물 분배 네트워크와 같은 대량 및 고 유량 애플리케이션에 적합합니다.

정밀성과 응답성에 관해서는 전자기 제어 밸브는 자동화 시스템에서 널리 사용됩니다. 이 밸브는 전기 신호를 사용하여 작동하며 관개 시스템 및 산업 자동화 공정에서 자주 발견됩니다.

마지막으로, 글로브 스타일의 제어 밸브는 정확한 흐름 조절이 필요한 중요한 응용 분야에 대한 성능 향상을 제공합니다. 이 밸브는 종종 정확한 제어가 가장 중요한 화학 제조 및 석유 정유 공장과 같은 엄격한 환경에서 구현됩니다.

요약하면, 제어 밸브의 선택은 흐름 특성, 압력 강하 및 작동 효율을 포함한 응용 프로그램의 특정 요구 사항에 따라 다릅니다. 다양한 제어 밸브 유형과 응용 프로그램을 이해하면 시스템 신뢰성과 효율성을 크게 향상시켜 산업 공정의 중요한 측면이 될 수 있습니다.
