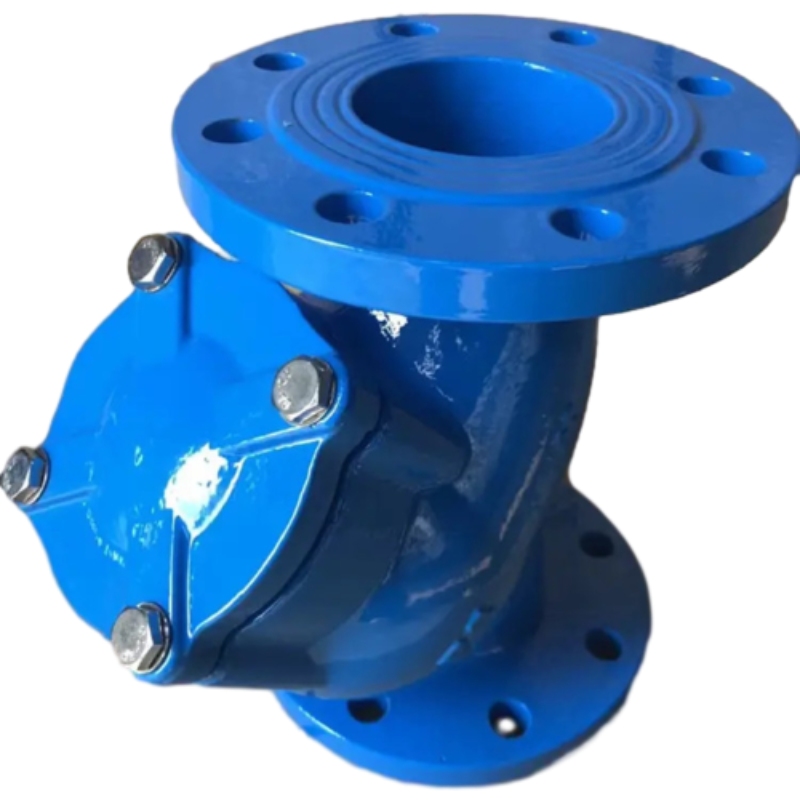

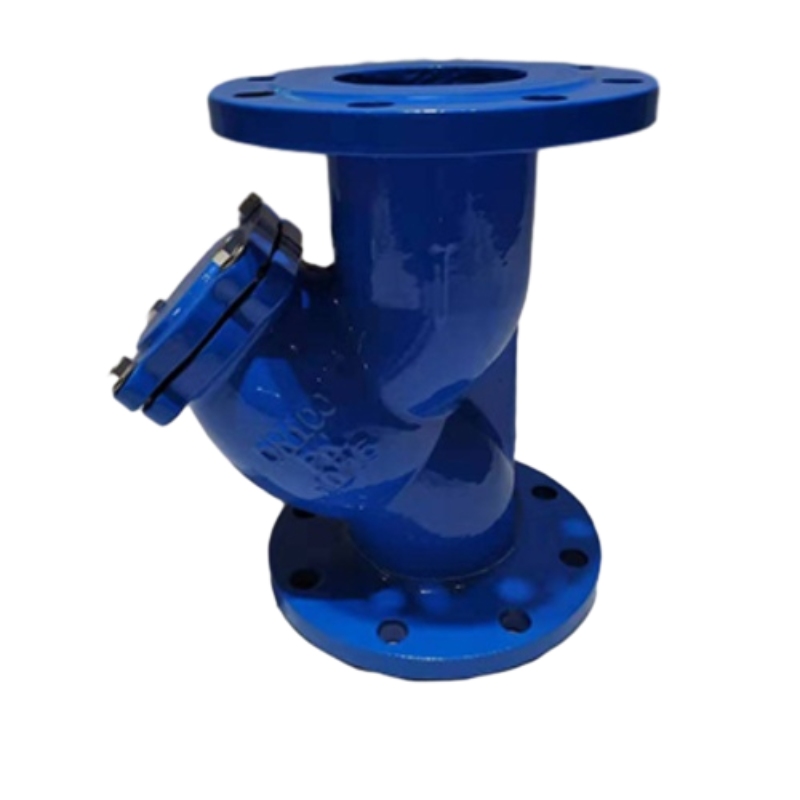

y 스트레이너 타입

Y 형 필터의 구조는 저항력이 낮고 편리한 하수 배출을 갖습니다.

필터 스크린이 원통형 필터 바스켓의 모양으로 만들어진 이유는 단일 계층 스크린보다 강한 강도를 높이고 Y 자형 인터페이스의 하단에있는 플랜지 덮개를 풀어 주시하여 필터 바구니에 증착 된 입자를 주기적으로 제거 할 수 있습니다.

Y 형 필터는 고급 구조, 작은 저항 및 편리한 하수 배출의 특성을 갖습니다. Y 형 필터의 적합한 매체는 물, 오일 및 가스 일 수 있습니다. 일반적으로 물 네트워크는 18-30 메쉬이고, 환기 네트워크는 10-100 메쉬이며, 오일 패스 네트워크는 100-480 메시입니다. 바스켓 필터는 주로 연결 파이프, 주 파이프, 필터 블루, 플랜지, 플랜지 덮개 및 패스너로 구성됩니다. 액체가 주 파이프를 통해 필터 블루로 유입되면, 고체 불순물 입자가 필터 블루에서 차단되고, 깨끗한 유체는 필터 블루를 통과하고 필터 배출구에서 배출된다.

1. 좋은 모델링, 압력 테스트 구멍이 신체에 사전 설정되어 있습니다.

2. 편리하고 빠른 사용. 사용자의 요구 사항에 따라 신체의 나사 플러그를 볼 밸브로 바꾸고 아울렛이 하수 파이프에 연결하도록 할 수 있으므로 보닛을 제거하지 않고 압력으로 하수를 준설 할 수 있습니다.

3. 다양한 필터링 정확도의 필터링 화면은 사용자의 요구 사항에 따라 제공 될 수 있으므로 필터링 화면을보다 편리하게 청소할 수 있습니다.

4. 유체 채널은 과학적으로 합리적으로 설계되었으며, 흐름 저항이 작고 흐름이 더 크게 설계되었습니다. 메쉬의 총 면적은 DN의 3-4 배입니다.

5. 텔레스코픽 유형은 설치 및 제거를보다 편리하게 만듭니다.

y 스트레이너 기능을 입력하십시오

다양한 산업 응용 분야에서 기계 및 시스템의 효율적인 운영이 가장 중요합니다. 이러한 시스템의 신뢰성과 수명을 보장하는 중요한 구성 요소는 Y 유형 스트레이너입니다. 종종 간과되는이 장치는 유체 무결성을 유지하는 데 중요한 역할을합니다.

Y 유형 스트레이너의 주요 기능은 유체 흐름에서 원치 않는 잔해와 입자를 걸러내는 것입니다. 여기에는 펌프, 밸브 및 기타 다운 스트림 장비가 손상 될 수있는 먼지, 녹, 스케일 및 기타 오염 물질이 포함될 수 있습니다. 이러한 불순물을 효과적으로 캡처함으로써 Y 유형 스트레이너는 전체 시스템을 보호하여 유지 보수 비용을 줄이고 예상치 못한 다운 타임을 방지합니다.

Y 유형 스트레이너를 다른 필터링 장치와 차별화하는 것은 고유 한 설계입니다. Y 자형 몸체의 이름을 딴 스트레이너는 입자상 물질을 포착하는 동시에 유체를 통과 할 수있는 스크린을 특징으로합니다. 이 설계는 쉽게 유지 보수를 용이하게합니다. 스트레이너가 막히면 시스템의 흐름을 방해하지 않고 쉽게 청소하거나 교체 할 수 있습니다. 이 편의성은 지속적인 작동이 중요한 환경에서 중요한 이점입니다.

Y 유형 스트레이너는 일반적으로 수처리, 화학 가공, 석유 및 가스를 포함한 다양한 산업에서 사용됩니다. 수평 및 수직 파이프 라인 구성에 사용될 수 있으므로 다양한 응용 분야에서 다재다능합니다. 시스템의 특정 요구 사항을 이해하면 적절한 Y 유형 스트레이너를 선택하여 최적의 성능과 보호를 보장합니다.

결론적으로, Y 유형 스트레이너는 많은 유체 취급 시스템에서 필수 구성 요소입니다. 그 기능은 단순히 필터링을 넘어 확장됩니다. 전체 운영의 신뢰성을 향상시켜 궁극적으로 효율성과 비용 효율성을 보장합니다. 올바른 Y 유형 스트레이너에 투자함으로써 비즈니스는 장비를 보호하고 부드러운 운영 흐름을 유지하여 종종 저평가 된 장치의 중요성을 강조 할 수 있습니다.

DN15에서 DN400까지 :이 Y 유형 스트레이너가 파이프 라인 잔해 마스터가되는 방법

Storaen의 Y- 타입 스트레이너는 다목적 파이프 라인 보호의 표준을 설정하여 소형 DN15 (0.5 ”)부터 산업 등급 DN400 (16 ”)에 이르기까지 타의 추종을 불허하는 크기 범위를 제공합니다. 주요 금속 스트레이너 및 주철 y 스트레이너 제공 업체로서, 우리는 강력한 재료, 정밀 엔지니어링 및 사용자 정의 가능한 기능을 결합하여 모든 파이프 라인 스케일에 걸쳐 녹, 스케일, 모래 및 기타 고체를 포획하기위한 범용 솔루션을 제공합니다.

모든 애플리케이션에 대한 크기 포함 설계

1. 미니어처 시스템 (DN15 – DN50 / 0.5 ” – 2”)

주거용 배관, HVAC 장치 및 소규모 기계에 이상적 인이 Y 형 필터 (예 : DN25)는 스레드 연결이있는 가벼운 주철 또는 탄소 강체를 특징으로하여 단단한 공간에 쉽게 설치할 수 있도록합니다. 20-200 메쉬 스테인리스 스틸 스크린 (304/316L)은 75μm의 작은 입자를 제거하고, 유량을 제한하지 않고 파편으로부터 수도꼭지, 밸브 및 펌프를 보호합니다.

2. 중간 크기의 산업 파이프 라인 (DN65 – DN200 / 2.5 ”-8”)

제조 플랜트 및 유틸리티 네트워크, 이러한 플랜지 스트레이너 (SH/T3411 당 RF/FF 연결)의 균형 내구성 및 효율:

중단 구조 : QT450 연성 철 또는 WCB 탄소 강 하우징은 최대 16MPA의 압력 등급과 -5 ° C ~ 450 ° C의 온도를 견딜 수 있으므로 증기, 오일 및 화학 매체에 적합합니다.
최적화 된 여과 : Y 자형 설계는 인라인 모델에 비해 필터 면적을 40% 증가시켜 압력 강하를 줄이고 50-500μm 입자의 99% 캡처 속도를 허용합니다. 펌프, 열교환 기 및 식품 가공 또는 석유 화학 라인의 제어 밸브를 보호하기위한 완벽합니다.

3. 대규모 산업 시스템 (DN250 – DN400 / 10 ”-16”)

발전소, 정유소 및 해양 응용의 경우, 우리의 대형 Y 타입 스트레이너는 타협하지 않는 성능을 제공합니다.:

강화 구조 : 두꺼운 플랜지 및 늑골 바디는 2000 kg 하중 및 고속 흐름을 처리하는 반면, 빠른 방출 센터 커버는 파이프 라인 분해없이 안전하고 효율적인 잔해 제거를 가능하게합니다.
맞춤형 메쉬 솔루션 : 냉각수 시스템의 거친 모래 여과에서 제약 파이프 라인의 미세 입자 제거에 이르기까지 특정 미디어 요구에 맞게 10–480 메쉬 필터 (스테인리스 스틸 또는 모넬)를 선택하십시오.

원활한 통합을위한 보편적 기능

연결 다목적 성 : 나사산, 용접 또는 플랜지 엔드와 함께 사용할 수있는 Y 형 스트레이너는 ASME, DIN 및 JIS 표준에 적합하여 글로벌 프로젝트의 어댑터 번거를 제거합니다.
낮은 유지 보수 설계 : 기울어 진 바구니와 옵션 배수 밸브는 스트레이너를 제거하지 않고 쉬운 파편 방전을 허용하는 반면, 재사용 가능한 메쉬 스크린은 일회용 대안에 비해 작동 비용을 30% 줄입니다.
재료 옵션 : 주철 (물/가스의 비용 효율적), 스테인레스 스틸 (화학 물질의 부식성) 또는 연성 철 (극도의 압력 강도)에서 선택하십시오.

Storaen이 전체 크기의 여과로 이어지는 이유

인증 된 신뢰성 : ISO 9001 대응 및 GB/T14382 표준으로 테스트 한 각 스트레이너에는 재료 보고서 및 압력 테스트 인증서가 포함되어있어 중요한 응용 분야의 안전성을 보장합니다.
엔지니어링 전문 지식 : 우리 팀은 비표준 파이프 라인 (예 : 티 감소 또는 맞춤형 플랜지 레이아웃)의 경우 유량, 미디어 유형 및 여과 정밀도를 기준으로 최적의 Y- 타입 스트레이너를 선택하는 데 도움이됩니다.

모든 파이프 라인 잔해 문제를 해결하십시오

주거용 온수기 보호, 공장 생산 라인 유지 또는 해양 선박의 냉각 시스템을 확보하든 Storaen의 크기를 포함한 Y 형 스트레이너는 일관된 성능을 제공합니다. 주철 y 스트레이너의 내구성, 플랜지 스트레이너의 적응성 및 Y 형 필터의 정밀성을 결합함으로써, 우리는 파이프 라인 보호와 관련하여 하나의 크기가 모두 맞지 않지만 우리의 범위를 입증하는 보편적 인 솔루션을 만들었습니다.

화학 파이프 라인 구주 : Y 타입 스트레이너가 녹슬고 펌프 및 밸브를 보호하는 방법

화학적 가공, 녹, 스케일 및 금속 잔해에서 펌프, 밸브 및 정밀 기기 (Storaen의 Y 유형 스트레이너는 가혹한 산업용 환경을 위해 설계 될 때까지 우리의 스트레이너 유형은 첫 번째 방어선으로 작용하면서 중요한 장비를 보호하면서 중요한 장비를 보호하는 반면 방어선의 첫 번째 스트레이너)로 작용합니다. Y- 타입 스트레이너가 화학 파이프 라인의 필수 가디언이되는 방법은 다음과 같습니다.

정밀 여과 : 트랙에서 녹을 멈추십시오

Y 형 필터의 고유 한 디자인은 보호력의 핵심입니다.:

스테인레스 스틸 메쉬 갑옷 : 10-480 메쉬 (304/316L)로 제공되는 스크린은 99% 캡처 속도로 녹 플레이크, 용접 슬래그 및 촉매 조각을 포함하여 30μm의 작은 입자를 트랩합니다. 펌프 입구 라인에서는 임펠러 침식을 방지하는 반면 제어 밸브에서는 시트 마모를 중지하여 누출이 발생하거나 조절이 실패 할 수 있습니다.
Y 자형 유량 최적화 : 각도 하우징은 인라인 모델에 비해 여과 영역을 30% 증가시켜 압력 강하를 줄이고 흐름을 방해하지 않고 바구니에 침체를 침전시킬 수 있습니다.

공격적인 화학 매체의 내구성

화학 파이프 라인은 부식과 고온에 저항하는 금속 스트레이너를 요구합니다.:

재료 우수성 : 주철 Y 스트레이너 (중간 부식 미디어의 경우 QT450 연성 철) 또는 스테인리스 스틸 변형 (황산과 같은 가혹한 화학 물질의 경우 316L) 중에서 최대 450 ° C의 온도와 16MPA 로의 압력을 선택하십시오.
플랜지 강도 : 플랜지 스트레이너 (SH/T3411 당 RF/FF 연결)는 증기 가열 파이프 라인의 열 팽창을 견딜 수있는 두꺼운 플랜지와 함께 누출 방지 통합을 제공하여 오염 물질에 시스템을 노출시킬 수있는 관절 고장을 방지합니다.

최대 보호를위한 전략적 배치

1. 펌프 보호

원심 펌프의 상류에 설치된 Y- 타입 스트레이너는 임펠러 블레이드를 손상시키는 데 녹 입자를 차단하여 진동을 줄이고 펌프 수명을 25%연장합니다. 화학 계량 펌프에서는 밸브 시트가 막히지 않아 중합 공정에서 정확한 복용량을 보장합니다.

2. 밸브 보존

고급 라인의 글로브 밸브 및 체크 밸브의 경우 스트레이너의 미세 메쉬 (200–480 메시)는 밀리미터의 파편이 밀봉 표면을 손상시키는 것을 막아 밸브 수리 또는 교체에 대한 비용이 많이 드는 셧다운을 피합니다.

3. 프로세스 안정성

열 교환기 또는 필터의 상류에서는 스케일 퇴적물로부터의 오염을 방지하고, 열 전달 효율을 유지하며 냉각수 회로의 세정 주파수를 줄입니다.

오늘 화학 공정을 보호하십시오

단일 입자조차 생산을 방해 할 수있는 화학 식물에서 Storaen의 Y 형 스트레이너는 펌프, 밸브 및 공정 무결성을 보호하는 데 필요한 여과 정밀도 및 견고한 내구성을 제공합니다. 고급 메쉬 기술을 화학 저항성 재료와 결합함으로써 우리의 스트레이너 유형은 녹 관련 위험을 마음의 평화로 변환합니다. 따라서 파이프 라인은 매일 최대 효율성으로 작동 할 수 있습니다. Y 유형의 필터 솔루션을 탐색하고 산업이 왜 중요한 시스템을 깨끗하고 안전하며 강하게 유지하도록 신뢰하는지 알아보십시오.

Y 유형 스트레이너 란 무엇이며 어떻게 작동합니까?

AY 유형 스트레이너는 유체 시스템의 중요한 구성 요소로 파이프의 불순물과 잔해물을 걸러 내도록 설계되었습니다. 고유 한 y 자형 구성은 압력 강하를 최소화하면서 효율적인 흐름을 허용합니다. 스트레이너는 유체가 통과함에 따라 입자를 캡처하는 메쉬 스크린을 특징으로하여 시스템이 원활하고 효율적으로 작동하도록합니다.

Y 유형 스트레이너는 어떤 재료로 만들어 졌습니까?

우리의 Y 유형 스트레이너는 고품질 스테인레스 스틸로 구성되어 우수한 내식 저항성과 내구성을 제공합니다. 이 재료 선택은 수명과 신뢰성을 보장하여 스트레이너가 물, 석유 및 가스를 포함한 다양한 산업 분야의 다양한 응용 분야에 적합합니다.

Y 유형 스트레이너를 어떤 위치에도 설치할 수 있습니까?

예, Y 유형 스트레이너는 다재다능하며 수평 또는 수직 방향으로 설치할 수 있습니다. 그러나 최적의 성능을 유지하고 효과적인 여과를 보장하기 위해 특정 설치 지침에 따라 권장합니다. 모범 사례는 항상 제품 매뉴얼을 참조하십시오.

Y 유형 스트레이너를 청소하거나 유지하려면 어떻게해야합니까?

Y 유형 스트레이너의 유지는 비교적 간단합니다. 유체의 청결성과 메쉬 화면의 상태를 기반으로 주기적 점검을 권장합니다. 청소하려면 스트레이너 캡을 풀고 메쉬를 제거한 다음 물로 헹구거나 적절한 세척 솔루션을 사용할 수 있습니다. 정기적 인 유지 보수는 장기 기능을 보장하고 잠재적 인 가동 중지 시간을 줄입니다.

Y 유형 스트레이너의 최대 압력 등급은 얼마입니까?

당사의 Y 유형 스트레이너는 최대 150psi의 최대 압력 등급을 처리하도록 설계되어 대부분의 표준 응용 분야에 적합합니다. 그러나 정격 용량 이상의 스트레이너를 사용하면 시스템의 문제가 발생할 수 있으므로 압력 구배에 대한 자세한 정보는 제품 사양에 문의하십시오.

Y 유형 스트레이너가 고온 응용에 적합합니까?

예, Y 유형 스트레이너는 일반적으로 산업 응용 분야에서 발생하는 고온을 견딜 수 있도록 설계되었습니다. 스테인레스 스틸 구조는 스트레이너가 극심한 열에서도 무결성을 유지하도록합니다. 특정 온도 한계에 대해서는 자세한 지침에 대해서는 제품 사양을 참조하십시오.

Y 유형 스트레이너에 사용할 수있는 크기는 무엇입니까?

우리는 직경이 1 인치에서 6 인치 인 특정 요구를 충족시키기 위해 다양한 크기의 Y 유형 스트레이너를 제공합니다. 사용 가능한 크기는 제품 목록을 확인하고 파이프 라인 치수와 가장 잘 일치하는 크기를 선택하십시오.
